Bơm tăng áp có hút được nước từ bể ngầm không?

1. Trả lời nhanh: bơm tăng áp hút bể ngầm trong trường hợp nào?

Một câu trả lời “có” hoặc “không” cho mọi bơm đều thiếu chính xác. Trước hết phải đọc catalogue của đúng model để tìm các cụm như self-priming, non-self-priming, maximum suction lift, inlet pressure và yêu cầu mồi. Nếu tài liệu không ghi rõ khả năng hút âm, không nên tự suy luận từ công suất, cột áp tối đa hoặc việc bơm có cảm biến điện tử.

2. Phân biệt tăng áp, tự mồi và hút âm

2.1. Bơm tăng áp là gì?

Bơm tăng áp được chọn để nâng áp lực của dòng nước lên mức hệ thống cần. Nó có thể là bơm đóng–ngắt, bơm điều khiển điện tử, bơm biến tần hoặc cụm nhiều bơm. Nguồn nước có thể tự chảy vào bơm, có sẵn áp lực hoặc nằm thấp hơn bơm. Do đó, chức năng tăng áp không nói lên khả năng tự mồi.

2.2. Bơm tự mồi là gì?

Bơm tự mồi có kết cấu cho phép xử lý một lượng khí nhất định trong đường hút và tái lập dòng nước sau khi buồng bơm đã được nạp nước ban đầu theo hướng dẫn. “Tự mồi” không có nghĩa được phép chạy hoàn toàn khô ngay từ lần đầu. Nhiều bơm tự mồi vẫn yêu cầu mở nút mồi, đổ đầy buồng bơm và đóng kín trước khi khởi động.

2.3. Hút âm là gì?

Hút âm, suction lift hoặc negative suction head là trạng thái tâm cửa hút của bơm cao hơn mặt nước. Bơm phải tạo áp suất thấp ở cửa hút để áp suất khí quyển tác động lên bề mặt bể đẩy nước đi lên ống. Càng nâng bơm cao, đường hút càng dài, nước càng nóng hoặc vị trí càng cao so với mực nước biển, khả năng hút càng giảm.

2.4. Hút dương là gì?

Hút dương hay flooded suction là trạng thái mực nước tối thiểu cao hơn tâm bơm, nhờ đó nước tự chảy vào đầu hút. Đây thường là cấu hình ổn định hơn vì dễ mồi, NPSH khả dụng lớn hơn và ít nhạy với rò khí. Tuy vậy, phòng bơm đặt thấp phải có thoát nước, cảnh báo ngập và biện pháp bảo vệ điện phù hợp.

Khi tìm máy bơm nước Wilo, hãy xác định trước hệ thống thuộc hút dương hay hút âm. Hai sơ đồ có thể dùng cùng lưu lượng và cột áp phía đẩy nhưng yêu cầu ở cửa hút hoàn toàn khác nhau.

3. Bơm hút nước từ bể ngầm bằng cách nào?

Cách nói thông dụng là “bơm kéo nước lên”, nhưng xét về vật lý, bơm ly tâm không kéo một cột nước bằng lực hút vô hạn. Cánh bơm làm giảm áp suất tại cửa hút; áp suất tuyệt đối trên bề mặt nước trong bể sẽ đẩy nước vào vùng áp thấp đó. Ở mực nước biển, cột nước lý thuyết do một atmosphere nâng được khoảng 10,3 m trong điều kiện lý tưởng. Hệ thực tế luôn thấp hơn vì còn áp suất hơi của nước, tổn thất ống, khe hở, khí hòa tan, hiệu suất mồi và phần dự phòng chống xâm thực.

Vì vậy, thông số tự mồi 8 m của một model không nên được hiểu là mọi công trình đều có thể đặt tâm bơm cao hơn mặt nước 8 m rồi vận hành ổn định. Giá trị công bố đi kèm điều kiện thử. Ngoài độ cao thẳng đứng, hệ thực còn có co, van chân, lọc, đường ống ngang, nhiệt độ nước, cao độ địa lý và mức nước xuống thấp theo mùa.

Khoảng hút phải được đo từ mực nước động thấp nhất đến tâm cửa hút của bơm, không đo từ đáy bể. Nếu bể sâu 3 m nhưng luôn duy trì nước cao gần nắp, chiều cao hút có thể rất nhỏ. Ngược lại, bể chỉ sâu 1,5 m nhưng bơm được đặt trên tầng cao hoặc xa bể có thể tạo điều kiện hút khó hơn nhiều.

4. Bốn cấu hình lấy nước từ bể ngầm

4.1. Cấu hình A: bơm đặt thấp, nước tự chảy vào đầu hút

Đây là phương án ưu tiên khi mặt bằng cho phép. Tâm bơm thấp hơn mực nước thấp nhất; ống từ bể đến bơm có độ dốc hợp lý, hạn chế điểm cao giữ khí. Bơm không tự mồi vẫn có thể vận hành tốt vì buồng bơm được nước lấp đầy. Van chặn được bố trí để bảo trì, nhưng phải luôn mở khi chạy.

Ưu điểm là khởi động tin cậy, giảm nguy cơ mất mồi và có lợi cho NPSH. Nhược điểm là vị trí đặt thấp có thể chịu rủi ro ngập, ẩm hoặc khó thoát nước. Không đặt bơm mặt đất trực tiếp trong bể; chỉ bơm chìm có kết cấu và cấp bảo vệ phù hợp mới được ngâm nước.

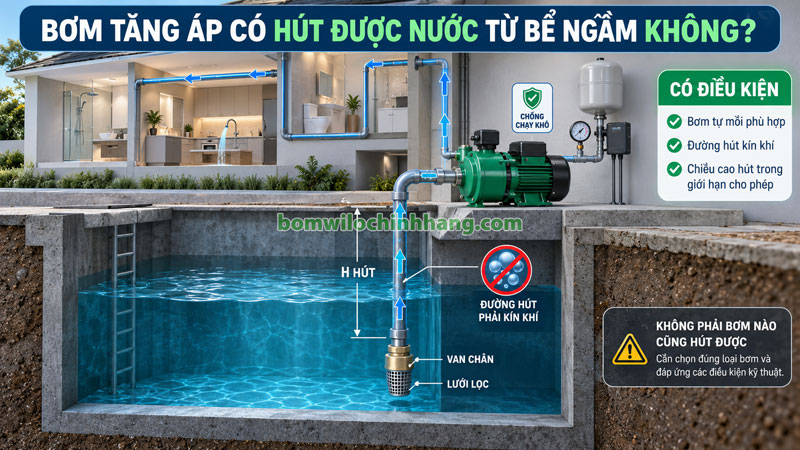

4.2. Cấu hình B: bơm tự mồi đặt trên bể

Bơm tự mồi được đặt trong khu vực khô, gần bể và cao hơn mặt nước. Ống hút có van chân hoặc cơ cấu giữ nước theo hướng dẫn. Cấu hình này phù hợp khi chiều cao hút thấp, đường ống ngắn và người vận hành có thể kiểm tra mồi, van, lọc.

Ưu điểm là dễ tiếp cận bảo trì, không cần ngâm động cơ. Nhược điểm là hiệu suất hút có thể thấp hơn cấu hình hút dương; chỉ một khe hở nhỏ ở ren, gioăng hoặc van chân cũng làm máy mất mồi. Khi cần cấp nước tự động, phải bổ sung bộ điều khiển, bình tích áp hoặc dùng một hệ tăng áp đã tích hợp các thành phần này.

4.3. Cấu hình C: bơm chìm trong bể kết hợp tăng áp

Bơm chìm đẩy nước ra khỏi bể thay vì tạo chân không trên đường hút. Với bể sâu, phòng bơm xa hoặc yêu cầu cấp nước liên tục, đây thường là phương án ổn định. Có thể dùng bơm chìm làm nhiệm vụ cấp/chuyển nước đến bể trung gian, hoặc điều khiển trực tiếp theo áp nếu sản phẩm và hệ thống phù hợp.

Nếu ghép một bơm chìm phía trước bơm tăng áp, phải thiết kế điều khiển liên động để hai máy không “đánh nhau”, không tạo áp đầu vào vượt giới hạn và không chạy khi thiếu nước. Cần tính cả áp do bơm chìm tạo ra ở cửa hút của bơm tăng áp.

4.4. Cấu hình D: bể ngầm → bơm chuyển → bồn trung gian → bơm tăng áp

Cấu hình tách chức năng thành hai công đoạn: bơm chuyển chịu trách nhiệm đưa nước từ bể ngầm lên bồn; bộ tăng áp lấy nước ổn định từ bồn và duy trì áp cho mạng sử dụng. Chi phí thiết bị và không gian tăng, nhưng việc điều khiển rõ ràng hơn, đặc biệt với công trình nhiều người dùng, nguồn cấp gián đoạn hoặc bơm tăng áp yêu cầu hút dương.

Đây cũng là cách tránh hút trực tiếp từ đường ống công cộng. Bể chứa tạo vùng tách thủy lực, còn hệ tăng áp chỉ làm việc với nguồn nước đã được dự trữ.

5. Tám điều kiện để bơm hút từ bể ngầm ổn định

5.1. Model được phép làm việc ở chế độ hút âm

Catalogue hoặc hướng dẫn phải nêu rõ self-priming, suction lift hoặc sơ đồ lắp hút âm. Không lấy Hmax làm chiều sâu hút. Hmax là khả năng tạo cột áp của phía bơm tại điều kiện nhất định, còn chiều cao hút bị giới hạn bởi áp suất tuyệt đối và NPSH.

5.2. Chiều cao hút đo tại mực nước thấp nhất

Hệ thống phải được kiểm tra khi bể gần cạn, vì đây là lúc khoảng cách hút lớn nhất và nguy cơ xoáy khí cao nhất. Phao điện, đầu hút và ngưỡng dừng bơm phải được bố trí sao cho đầu hút vẫn ngập đủ sâu trước khi máy dừng.

5.3. Đường hút kín khí tuyệt đối

Ở đường đẩy, rò nước thường nhìn thấy. Ở đường hút đang có áp âm, khe hở có thể hút không khí vào nhưng không rỉ nước ra, nên khó phát hiện. Ren quấn không kín, gioăng lệch, nắp lọc hở, phớt trục yếu hoặc van chân không kín đều có thể khiến bơm không lên nước.

5.4. Buồng bơm và đường hút được mồi đúng cách

Bơm tự mồi vẫn cần lượng nước ban đầu theo hướng dẫn. Không cho máy chạy khô để “chờ nước lên”. Nước là môi chất làm mát và bôi trơn cho nhiều loại phớt cơ khí; chạy khô có thể làm mặt phớt quá nhiệt trong thời gian ngắn.

5.5. Ống hút đủ lớn, ngắn và ít phụ kiện

Tổn thất phía hút trực tiếp làm giảm NPSHa. Ống quá nhỏ, nhiều co 90°, van hẹp, lọc bẩn hoặc đường ống dài đều làm điều kiện hút xấu đi. Đường kính ống không được nhỏ hơn cổng hút nếu tài liệu không cho phép; trong nhiều trường hợp cần chọn ống lớn hơn sau khi tính vận tốc và tổn thất.

5.6. NPSHa lớn hơn NPSHr với dự phòng phù hợp

NPSHr là mức tối thiểu bơm cần tại một lưu lượng và tốc độ cụ thể. NPSHa do hệ thống cung cấp. Chỉ kiểm tra ở Q định mức là chưa đủ nếu bơm có thể chạy ở lưu lượng lớn hơn; NPSHr thường thay đổi theo lưu lượng.

5.7. Có bảo vệ cạn nước độc lập

Phao mức thấp, cảm biến mức, điện cực hoặc chức năng bảo vệ chạy khô của bộ điều khiển phải được chọn theo hệ. Bảo vệ dựa trên dòng điện hoặc thuật toán chỉ là một lớp bảo vệ; cảm biến mức trực tiếp trong bể thường giúp dừng máy trước khi hút khí.

5.8. Nước trong phạm vi mà bơm cho phép

Bể ngầm có thể chứa cát, cặn xây dựng, rêu hoặc vật lạ. Bơm tăng áp nước sạch không nên hút lớp cặn đáy. Đầu hút cần cách đáy hợp lý, có lọc đúng kích thước và bể phải được vệ sinh định kỳ. Lọc càng mịn càng dễ tạo tổn thất; phải cân bằng giữa bảo vệ bơm và khả năng hút.

6. Cách tính NPSH cho đường hút từ bể ngầm

Với bể hở thông khí, bơm đặt cao hơn mặt nước, công thức rút gọn có thể viết:

NPSHa = H khí quyển - H hút tĩnh - H tổn thất đường hút - H áp suất hơi

Trong đó:

• H khí quyển: cột áp tuyệt đối do khí quyển, giảm khi cao độ địa lý tăng.
• H hút tĩnh: khoảng cao từ mực nước động thấp nhất đến tâm cửa hút bơm.
• H tổn thất đường hút: tổn thất ống thẳng, co, van, van chân, lọc và phụ kiện ở lưu lượng đang xét.
• H áp suất hơi: cột áp tương ứng áp suất hơi của nước, tăng mạnh khi nhiệt độ tăng.

Điều kiện cơ bản:

NPSHa > NPSHr + phần dự phòng thiết kế

Phần dự phòng không nên chọn tùy ý bằng một con số chung cho mọi máy. Cần theo khuyến nghị nhà sản xuất, tiêu chuẩn áp dụng, mức độ quan trọng của hệ thống, độ không chắc chắn của dữ liệu và điều kiện biến động.

6.1. Ví dụ tính NPSHa đơn giản

Giả sử tại vị trí gần mực nước biển, dùng giá trị minh họa H khí quyển = 10,3 m; tâm bơm cao hơn mực nước thấp nhất 2,0 m; tổn thất đường hút tại Q thiết kế là 1,3 m; cột áp hơi của nước ở nhiệt độ xét là 0,3 m:

NPSHa = 10,3 - 2,0 - 1,3 - 0,3
NPSHa = 6,7 m

Không thể kết luận “đạt” nếu chưa có đường NPSHr của đúng model tại đúng Q và tốc độ. Nếu tăng lưu lượng làm tổn thất ống hút tăng lên 3 m, NPSHa chỉ còn 5 m. Nếu đặt bơm cao thêm 2 m, NPSHa còn 3 m. Hệ có thể vẫn hút được nước lúc đầu nhưng bắt đầu xâm thực khi mở nhiều vòi.

6.2. Tính tổn thất đường hút bằng Darcy–Weisbach

Hf = f × (L/D) × (v² / 2g)

Hm = ΣK × (v² / 2g)

H tổn thất hút = Hf + Hm

Trong đó f là hệ số ma sát, L là chiều dài ống, D là đường kính trong, v là vận tốc, g là gia tốc trọng trường và ΣK là tổng hệ số tổn thất cục bộ. Vì tổn thất tăng gần theo bình phương vận tốc, một đoạn ống hút nhỏ có thể làm hệ xấu đi rất nhanh khi lưu lượng tăng.

7. Cách tính cột áp khi bơm lấy nước từ bể ngầm

NPSH kiểm tra an toàn phía hút; cột áp tổng kiểm tra bơm có cấp đủ nước ở phía đẩy hay không. Hai bài toán liên quan nhưng không thay thế nhau.

Với bể ngầm hở và điểm dùng hở, có thể tính gần đúng:

H bơm yêu cầu = H chênh cao tổng + H áp dư tại điểm dùng + H tổn thất hút + H tổn thất đẩy

H chênh cao tổng được đo từ mặt nước thấp nhất trong bể đến điểm dùng bất lợi nhất. Nếu tách theo tâm bơm:

H chênh cao tổng = H hút tĩnh + H nâng phía đẩy

7.1. Ví dụ nhà ba tầng

Mực nước thấp nhất thấp hơn tâm bơm 1,5 m; sen tầng ba cao hơn tâm bơm 10,5 m; cần áp dư 20 m cột nước; tổn thất hút 1,5 m; tổn thất đẩy 5,5 m tại lưu lượng đồng thời:

H yêu cầu = 1,5 + 10,5 + 20 + 1,5 + 5,5
H yêu cầu = 39 m

Bơm phải đạt lưu lượng thiết kế tại khoảng 39 m, không phải chỉ có Hmax lớn hơn 39 m. Nếu Hmax = 42 m nhưng tại Q cần thiết đường bơm chỉ còn 30 m thì model vẫn thiếu.

7.2. Vì sao chiều cao hút không được trừ tùy tiện khỏi cột áp đẩy?

Trong hệ bể hở, bơm phải cung cấp năng lượng để đưa nước từ mặt nước nguồn đến điểm nhận, thắng cả chênh cao và tổn thất. Câu nói “bơm đẩy 40 m, hút 5 m nên còn đẩy 35 m” chỉ là cách ước lượng rất thô và dễ sai vì đường Q–H, tổn thất và NPSH không tuyến tính như phép trừ đơn giản đó.

8. Thiết kế đường hút và van một chiều

8.1. Chọn đường kính từ lưu lượng và vận tốc

Đường kính trong tối thiểu có thể ước tính từ lưu lượng mục tiêu và vận tốc thiết kế:

D = √(4Q / πv)

Trong đó Q dùng đơn vị m³/s, v dùng m/s và D thu được bằng mét. Ví dụ Q = 3 m³/h, chọn vận tốc mục tiêu 1 m/s:

Q = 3 / 3600 = 0,000833 m³/s
D = √[(4 × 0,000833) / (3,1416 × 1)]
D ≈ 0,0326 m = 32,6 mm đường kính trong

Kết quả không đồng nghĩa cứ chọn ống ghi ngoài D32 là đủ, vì đường kính trong phụ thuộc vật liệu và cấp ống. Sau bước ước tính vẫn phải tra kích thước thực và tính tổn thất.

8.2. Hướng dốc và điểm giữ khí

Khi bơm hút âm, ống nên đi liên tục từ bể lên bơm, không tạo “lưng lạc đà” giữ túi khí. Mọi điểm cao cục bộ có thể tích khí và làm giảm tiết diện nước. Đường ống càng thẳng, ngắn, ít mối nối càng dễ mồi.

8.3. Ống mềm phải chịu được chân không

Ống mềm thông thường có thể xẹp khi áp trong ống thấp, dù nhìn bên ngoài không rò. Nếu cần đoạn nối mềm để chống rung, phải dùng loại chịu hút/chân không và lắp không bị gập. Không để trọng lượng ống tác dụng lên cổ bơm.

8.4. Van chân có tác dụng gì?

Van chân là van một chiều đặt ở đáy đường hút, giúp giữ nước sau khi bơm dừng và thường kết hợp lưới chắn rác. Van phải đủ tiết diện, kín ở áp thấp và không bị cặn kẹt. Một van lò xo nhỏ hoặc lưới quá mịn có thể tạo tổn thất đáng kể, làm giảm NPSHa.

8.5. Có cần thêm van một chiều ở gần bơm?

Không có câu trả lời chung. Một số bơm hoặc bộ điều khiển đã tích hợp van; lắp thêm nhiều van có thể tăng tổn thất, gây khó mồi hoặc tạo xung áp. Số lượng và vị trí phải theo sơ đồ hãng. Mục tiêu là giữ mồi và ngăn dòng ngược mà không bóp nghẹt đường hút.

8.6. Độ ngập của đầu hút

Đầu hút phải cách đáy để không hút cặn và ngập đủ sâu dưới mực nước thấp nhất để tránh xoáy hút khí. Độ ngập cần thiết phụ thuộc lưu lượng, đường kính, hình dạng bể và khoảng cách đến thành. Không đặt phao dừng thấp hơn mức mà xoáy khí đã xuất hiện.

9. Quy trình mồi nước và chạy thử an toàn

1. Ngắt nguồn điện, khóa và treo cảnh báo nếu hệ có nhiều người vận hành.
2. Kiểm tra đúng chiều dòng, vị trí van chân, lọc và tất cả mối nối đường hút.
3. Xác nhận mực nước cao hơn đầu hút và phao mức thấp hoạt động.
4. Mở nút mồi/xả khí theo đúng hướng dẫn của model.
5. Đổ nước sạch đầy buồng bơm; với sơ đồ yêu cầu, nạp đầy cả đường hút.
6. Đợi bọt khí thoát hết, nạp bổ sung nếu mực nước trong buồng tụt.
7. Đóng nút mồi với gioăng đúng vị trí; không siết quá lực làm hỏng ren.
8. Mở van hút hoàn toàn; đặt van đẩy theo trạng thái khởi động được hãng chỉ định.
9. Cấp điện trong thời gian thử ngắn, quan sát áp hút, áp đẩy, dòng điện và tiếng máy.
10. Nếu không lên nước trong thời gian mồi cho phép, dừng máy; không để chạy kéo dài.
11. Xả khí và mồi lại sau khi tìm nguyên nhân mất mồi.
12. Chạy thử ở một vòi rồi tăng dần số vòi, kiểm tra điểm bất lợi nhất và cảnh báo cạn nước.

Sau khi dừng máy vài giờ, kiểm tra khả năng giữ mồi. Nếu hôm sau phải đổ nước lại, thường có rò khí hoặc van chân không kín. Việc máy “vẫn chạy được” sau khi mồi lại không giải quyết nguyên nhân gốc.

10. Chọn cấu hình Wilo theo khả năng hút từ bể ngầm

Danh mục máy bơm nước tăng áp Wilo có nhiều nguyên lý điều khiển. Cần chọn theo điều kiện hút trước, rồi mới so sánh độ êm, áp ổn định và công suất.

10.1. Nhóm tự mồi: phù hợp hơn khi bắt buộc đặt bơm cao hơn bể

Nếu công trình thực sự cần hút âm, nên bắt đầu từ danh mục máy bơm tự mồi Wilo hoặc dòng có chữ self-priming trong tài liệu. Máy bơm đầu lợn – bơm bán chân không Wilo INITIAL JET 4-4 750W là ví dụ rõ: dữ liệu chính hãng mô tả bơm jet tự mồi, công bố khả năng tự mồi đến 8 m trong điều kiện quy định.

Điều đó không có nghĩa có thể bỏ qua mồi ban đầu, NPSH, tổn thất hoặc đặt máy đúng sát giới hạn 8 m. INITIAL JET 4-4 là bơm cấp nước; muốn vận hành tăng áp tự động còn phải chọn bộ điều khiển hoặc bình áp phù hợp, đồng thời kiểm tra điểm Q–H của cả hệ.

10.2. Nhóm biến tần gia đình: không mặc định là bơm hút sâu

Máy bơm nước tăng áp biến tần Wilo có ưu điểm thay đổi tốc độ để giữ áp, nhưng biến tần không tự tạo khả năng tự mồi. Với Bơm tăng áp biến tần siêu êm Wilo HiMulti 1 Mini hoặc Bơm tăng áp biến tần siêu êm Wilo HiMulti 1 2-42, không nên suy đoán khả năng hút từ tên “HiMulti” hoặc cột áp tối đa. Nếu tài liệu đúng mã hàng không xác nhận self-priming, hãy bố trí hút dương hoặc dùng một tầng bơm cấp riêng.

10.3. Nhóm điện tử và tự động: phải đọc đúng kiểu thủy lực

Máy bơm nước tăng áp điện tử Wilo có thể tự bật/tắt theo cảm biến nhưng “điện tử” không đồng nghĩa “tự mồi”. Bơm tăng áp điện tử chống giật Wilo Reno-20 nên được đối chiếu đúng sơ đồ đầu vào trước khi lắp với bể ngầm.

Tương tự, máy bơm nước tăng áp tự động Wilo mô tả cách khởi động/dừng, không bảo đảm khả năng hút âm. Với Bơm tăng áp tự động bình tích áp Wilo PW 252EA 250W, ngoài đường hút còn phải kiểm tra van một chiều, áp nạp bình, ngưỡng bật và ngưỡng tắt.

10.4. Nhóm công suất lớn và cụm bơm

Với Bơm tăng áp biến tần Wilo PBI-L 403EA đầu inox 1.1 kW, phương án đáng tin cậy thường là bảo đảm nguồn nước ổn định ở cửa hút và xác minh NPSH tại lưu lượng lớn nhất. Đối với cụm bơm nước tăng áp biến tần Wilo PBI-LD, mỗi bơm có thể cần đường hút riêng hoặc ống góp được tính cho tổng lưu lượng; không ghép tùy tiện hai đường hút nhỏ vào một ống chung.

Bơm đôi tăng áp biến tần Wilo PBI-LD 403EA đầu inox 1.1 kW x 2 có thể chạy một hoặc hai máy tùy tải. Trường hợp hai máy cùng chạy là điều kiện bất lợi nhất cho vận tốc ống hút, tổn thất và NPSHa; do đó phải tính theo chế độ đồng thời, không chỉ thử từng máy riêng.

Khi lựa chọn máy bơm nước Wilo cho bể ngầm, tên model đầy đủ và tài liệu đúng mã hàng là cơ sở quyết định. Hình dáng bên ngoài hoặc việc máy có màn hình không thể thay thế thông số suction lift và NPSHr.

11. Ba ví dụ tính chọn thực tế

11.1. Nhà hai tầng, bể ngầm ngay dưới phòng bơm

Mực nước thấp nhất thấp hơn tâm bơm 0,8 m; ống hút dài 4 m; lưu lượng thiết kế 2 m³/h; điểm dùng cao nhất cách tâm bơm 6 m và cần áp dư 18 m. Nếu tính được tổn thất hút 0,8 m, tổn thất đẩy 3,2 m:

H yêu cầu = 0,8 + 6 + 18 + 0,8 + 3,2
H yêu cầu = 28,8 m tại Q = 2 m³/h

Khoảng hút thấp tạo điều kiện thuận lợi, nhưng vẫn phải chọn model được phép hút âm hoặc hạ bơm xuống để có hút dương. Không nên chọn chỉ vì Hmax lớn hơn 28,8 m.

11.2. Nhà bốn tầng, bơm cách bể 18 m

Dù chênh cao hút chỉ 1,5 m, đường ngang dài với nhiều co có thể tạo tổn thất 3–4 m ở lưu lượng lớn. Khi nhiều sen cùng mở, NPSHa giảm, máy phát tiếng lạo xạo và áp dao động. Giải pháp không phải luôn là tăng công suất; có thể cần tăng đường kính ống, chuyển vị trí bơm gần bể hoặc dùng bơm chìm cấp nước.

11.3. Nhà cho thuê, bể ngầm sâu và tải biến động

Hệ nhiều phòng có lúc lưu lượng rất nhỏ, có lúc tăng đột biến. Nếu dùng cụm biến tần đặt hút âm, lưu lượng cực đại làm NPSHr và tổn thất hút tăng đúng lúc hai máy cần chạy. Phương án bơm chìm hoặc phòng bơm hút dương thường ổn định hơn. Bộ tăng áp phía sau được chọn theo Q–H, còn bể có phao mức thấp và cảnh báo để tránh cạn nước.

12. Bảng chẩn đoán bơm hút bể ngầm không lên nước

Khi máy có mùi khét, phớt rò, thân quá nóng, rung tăng nhanh hoặc aptomat tác động liên tục, phải ngắt điện và kiểm tra bởi người có chuyên môn. Không lặp lại thao tác khởi động để “thử xem nước có lên không”.

13. Khi nào không nên để bơm mặt đất hút bể ngầm?

• Chiều cao từ mực nước thấp nhất đến bơm gần giới hạn tự mồi công bố.
• Đường hút quá dài, bắt buộc đi lên xuống nhiều lần hoặc không thể làm kín.
• Bể sâu, đầu hút có nguy cơ tạo xoáy hoặc hút cặn.
• Nước nóng khiến áp suất hơi tăng và NPSHa giảm.
• Công trình ở cao độ địa lý lớn, áp suất khí quyển thấp hơn.
• Hệ quan trọng, không chấp nhận mất nước khi van chân rò nhẹ.
• Cụm nhiều bơm có tổng lưu lượng lớn nhưng ống hút chung hạn chế.
• Khu vực đặt bơm không thể tiếp cận để mồi và bảo trì.
• Catalogue ghi non-self-priming hoặc yêu cầu áp đầu vào tối thiểu.
• Người dùng dự định hút trực tiếp từ đường nước công cộng thay vì qua bể chứa.

Trong các trường hợp này, bơm chìm, đặt bơm thấp tạo hút dương hoặc tách thành bơm chuyển và bộ tăng áp thường mang lại độ tin cậy tốt hơn. Việc dùng máy công suất lớn hơn không khắc phục được giới hạn áp suất khí quyển và đôi khi còn làm NPSHr tăng do lưu lượng lớn hơn.

14. Checklist khảo sát trước khi mua bơm

1. Chụp sơ đồ bể, vị trí dự kiến đặt bơm và tuyến ống.
2. Đo mực nước cao nhất, thấp nhất và ngưỡng phao dừng.
3. Đo chênh cao từ mực nước thấp nhất đến tâm bơm.
4. Đo tổng chiều dài ống hút, số co, van và lọc.
5. Xác định đường kính trong thực tế, không chỉ đường kính danh nghĩa.
6. Tính lưu lượng đồng thời Q của các thiết bị sử dụng.
7. Tính cột áp H tại Q thiết kế.
8. Tính NPSHa tại mực nước thấp nhất và lưu lượng cao nhất.
9. Tra NPSHr, suction lift và yêu cầu mồi của đúng model.
10. Kiểm tra nguồn điện, vị trí khô thoáng và nguy cơ ngập.
11. Chọn cảm biến mức thấp và logic chống chạy khô.
12. Xác định phương án van chân, van chặn và điểm xả khí.
13. Kiểm tra chất lượng nước, cặn đáy và lịch vệ sinh bể.
14. Lập biên bản chạy thử gồm áp hút, áp đẩy, dòng và lưu lượng.

Với máy bơm nước Wilo, nên lưu tên thương mại đầy đủ, mã hàng và số seri cùng hồ sơ. Một tên dòng có thể có cả phiên bản tự mồi lẫn không tự mồi; hậu tố trong model đôi khi là phần quyết định.

15. Câu hỏi thường gặp

Bơm tăng áp biến tần có tự hút tốt hơn bơm thường không?

Không thể kết luận như vậy. Biến tần điều chỉnh tốc độ và áp suất phía đẩy; khả năng tự mồi do thiết kế thủy lực, buồng mồi, đường hút và giới hạn của model quyết định. Một bơm tốc độ cố định tự mồi có thể phù hợp hút âm hơn một bơm biến tần không tự mồi.

Bơm ghi hút sâu 8 m thì đặt cao đúng 8 m được không?

Không nên thiết kế sát giới hạn. Giá trị công bố phụ thuộc điều kiện thử, còn công trình có tổn thất ống, cao độ, nhiệt độ và mực nước biến động. Cần tính NPSH và để dự phòng theo yêu cầu kỹ thuật.

Bơm tự mồi có cần đổ nước lần đầu không?

Thông thường vẫn cần nạp nước vào buồng bơm theo hướng dẫn. Tự mồi là khả năng tách khí và tái lập dòng khi trong bơm đã có lượng nước cần thiết, không phải cho phép chạy khô.

Có thể đặt bơm ngay trên nắp bể ngầm không?

Có thể về mặt bố trí nếu tải trọng, thông gió, tiếng ồn, chống ẩm, khả năng mở nắp bể và điều kiện hút đều đạt. Tuy nhiên, rung không được truyền vào nắp, bơm phải được neo trên bệ chắc, và vị trí không cản trở vệ sinh bể.

Có bắt buộc lắp van chân không?

Tùy model và sơ đồ. Hệ hút âm thường cần cơ cấu giữ mồi, nhưng một số bơm có van tích hợp. Lắp thêm van sai vị trí hoặc tiết diện quá nhỏ làm tăng tổn thất. Phải làm theo hướng dẫn của đúng thiết bị.

Tại sao bơm hút được khi bể đầy nhưng mất nước khi bể vơi?

Khi mực nước hạ, chiều cao hút tĩnh tăng và độ ngập đầu hút giảm. NPSHa thấp hơn, đồng thời dễ xuất hiện xoáy khí. Cần tính theo mực nước động thấp nhất, không theo lúc bể đầy.

Tăng đường kính ống hút có luôn tốt không?

Ống lớn thường giảm vận tốc và tổn thất, nhưng vẫn phải xét thời gian mồi, bố trí, phụ kiện và cổng bơm. Chuyển cỡ phải dùng côn phù hợp và tránh tạo túi khí. Không thay đổi đường kính tùy ý mà bỏ qua hướng dẫn hãng.

Bơm kêu lạo xạo khi hút bể ngầm có phải hỏng bạc đạn không?

Chưa chắc. Tiếng như sỏi đi kèm áp dao động có thể do xâm thực hoặc khí lọt vào đường hút. Hãy kiểm tra mực nước, lọc, van, áp hút và NPSH trước khi kết luận lỗi cơ khí.

Có nên dùng một bơm vừa hút bể ngầm vừa tăng áp toàn nhà?

Có thể nếu một model tự mồi đáp ứng đồng thời Q, H, NPSH, độ ồn và chế độ điều khiển. Với công trình lớn hoặc cần độ tin cậy cao, tách bơm chuyển và tăng áp thường dễ vận hành, bảo trì và dự phòng hơn.

Kết luận

Bơm tăng áp có thể hút nước từ bể ngầm khi model thực sự phù hợp với hút âm và toàn bộ đường hút được thiết kế đúng. Bốn dữ kiện phải kiểm tra là: khả năng tự mồi của đúng mã máy, chiều cao hút tại mực nước thấp nhất, NPSHa so với NPSHr và độ kín/tổn thất của đường ống. Cột áp tối đa, công suất motor hay việc có biến tần không thay thế được các dữ kiện này.

Nếu có thể bố trí hút dương, hãy ưu tiên để nước tự chảy vào bơm. Nếu bắt buộc hút âm, dùng bơm tự mồi, đường hút ngắn–kín–đủ lớn, van chân đúng cỡ và bảo vệ cạn nước. Khi bể sâu, đường hút khó hoặc tải quan trọng, bơm chìm hay cấu hình hai tầng thường an toàn hơn. Chọn đúng sơ đồ ngay từ đầu giúp máy bơm nước Wilo vận hành êm, giữ áp ổn định và tránh mất mồi, xâm thực hoặc hỏng phớt do chạy khô.
