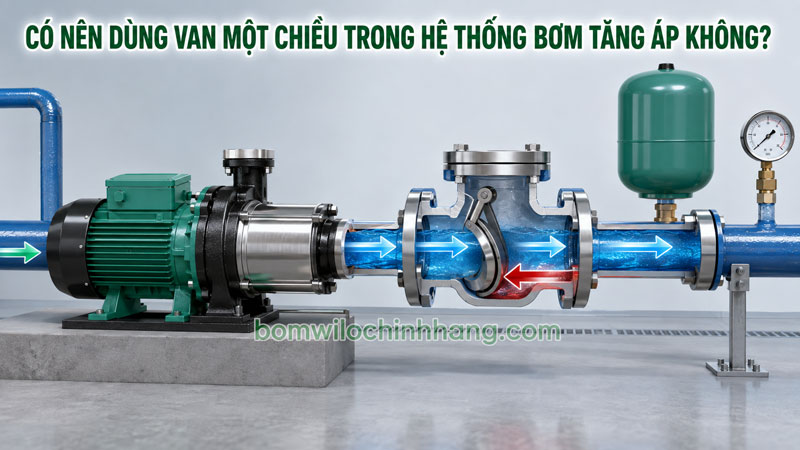

Có nên dùng van một chiều trong hệ thống bơm tăng áp không?

1. Kết luận nhanh: có nên dùng van một chiều?

Trong một hệ tăng áp thông dụng, phương án cơ bản là bố trí van một chiều trên đường đẩy của bơm, gần bơm và trước khi đường ống nhập vào mạng phân phối. Với cụm hai hay nhiều bơm chạy song song, mỗi bơm cần có van riêng trước ống góp chung. Nếu một bộ tăng áp hoàn chỉnh đã tích hợp van tại từng nhánh bơm, không tự động lắp chồng thêm một van khác chỉ vì muốn “chắc chắn hơn”.

Ở đường hút, van một chiều không phải lúc nào cũng cần. Khi bơm đặt cao hơn mực nước và phải hút âm, van chân có lưới lọc ở cuối ống hút thường được dùng để giữ nước mồi. Khi bơm được cấp nước dương từ bồn, việc thêm van vào đường hút có thể tạo thêm tổn thất và làm điều kiện hút xấu đi. Phải làm theo tài liệu của đúng model và kiểm tra NPSH, cấu hình nguồn nước, yêu cầu vệ sinh cùng quy định địa phương.

2. Van một chiều hoạt động như thế nào?

Van một chiều, còn gọi là van chống hồi hoặc non-return valve, là phần tử tự động mở khi chênh áp theo chiều thuận đủ lớn và tự đóng khi lưu lượng giảm về gần không hoặc có xu hướng đảo chiều. Van không cần người dùng thao tác như van khóa. Bộ phận đóng có thể là đĩa lật, đĩa nâng, piston, bi, hai cánh, đĩa dạng nozzle hoặc một cơ cấu được lò xo hỗ trợ.

Khi bơm chạy, áp suất phía trước van tăng. Chênh áp tạo lực thắng trọng lượng, lực lò xo và ma sát, làm phần tử đóng dịch chuyển sang vị trí mở. Khi bơm dừng, áp phía sau bơm có thể lớn hơn áp phía trước. Van phải đóng đủ sớm để hạn chế nước quay về phía bơm. Quá trình này có ba thông số quan trọng:

• Áp mở ban đầu: chênh áp tối thiểu để van bắt đầu mở, thường gọi là cracking pressure.
• Độ mở tại lưu lượng làm việc: quyết định tiết diện hữu ích và tổn thất áp.
• Động học đóng: thời điểm, hành trình và tốc độ đóng khi dòng nước giảm hoặc đảo chiều.

Một van có thể kín tốt khi thử tĩnh nhưng vận hành không phù hợp trong hệ bơm. Chẳng hạn, van quá lớn có đĩa không mở ổn định ở lưu lượng thấp; đĩa rung liên tục làm mòn trục và phát tiếng. Ngược lại, van lò xo quá cứng có thể mở không hết, gây tụt áp đáng kể. Vì vậy, chỉ nhìn đường kính ren hoặc cấp áp PN chưa đủ để lựa chọn.

3. Van một chiều có vai trò gì trong hệ thống tăng áp?

3.1. Ngăn nước chảy ngược qua bơm

Sau khi bơm dừng, đường ống phía đẩy vẫn chứa nước có áp hoặc có cột nước tĩnh từ các tầng cao. Nếu không có van, nước có thể chảy ngược qua buồng bơm về bồn. Dòng ngược làm áp mạng tụt, khiến cánh bơm quay ngược và tạo tải quá độ lên trục, phớt, ổ bi hoặc khớp nối. Với một số hệ, hiện tượng quay ngược còn gây khó khăn khi bơm khởi động lại.

3.2. Giữ áp sau khi bơm dừng

Hệ tăng áp đóng/cắt hoặc biến tần thường quyết định trạng thái bơm từ áp suất và lưu lượng. Khi tất cả vòi đã khóa, một van kín giúp cô lập phần nước áp lực phía sau bơm. Nếu van rò, áp suất giảm dần dù trong nhà không dùng nước; bộ điều khiển hiểu nhầm rằng có nhu cầu và khởi động lại. Chu kỳ chạy vài giây rồi dừng lặp đi lặp lại làm tăng số lần khởi động, tiếng ồn và hao mòn.

Dù vậy, tụt áp không luôn đồng nghĩa van một chiều hỏng. Rò đường ống, vòi nước, két vệ sinh, van an toàn bình nóng lạnh, màng bình tích áp hoặc mối nối cũng cho biểu hiện tương tự. Cần cô lập từng vùng và đo áp trước khi kết luận.

3.3. Tách thủy lực từng bơm trong cụm song song

Ở cụm nhiều bơm, van của từng nhánh ngăn bơm đang chạy đẩy nước ngược qua bơm đang nghỉ. Nếu thiếu van hoặc một van bị kẹt mở, lưu lượng hữu ích đến công trình giảm, bơm nghỉ có thể quay ngược, còn logic chia tải bị sai. Đây là lý do các bộ tăng áp hoàn chỉnh thường bố trí van một chiều ở đường đẩy của mỗi bơm trước ống góp chung.

3.4. Hỗ trợ duy trì nước mồi trong cấu hình hút âm

Với bơm đặt cao hơn mực nước, van chân ở đáy ống hút giúp giữ cột nước sau khi dừng, giảm nguy cơ mất mồi. Van chân thường kết hợp lưới lọc để hạn chế rác vào đường hút. Tuy nhiên, van chân bẩn hoặc nhỏ cũng làm tăng tổn thất hút, giảm NPSH khả dụng và có thể gây xâm thực. Đây là một chức năng khác với van đường đẩy.

3.5. Hạn chế một số tải ngược và xung áp, nếu chọn đúng

Van đóng trước khi dòng đảo chiều lớn có thể hạn chế năng lượng dòng ngược tác động lên bơm. Ngược lại, một van đóng muộn rồi sập mạnh có thể trở thành nguồn gây búa nước. Vì thế, không nên quảng bá van một chiều như thiết bị “chống búa nước” trong mọi trường hợp. Hiệu quả phụ thuộc loại van, vận tốc, quán tính bơm, chiều dài ống, cột nước và đặc tính quá độ của cả mạng.

4. Từng tình huống có cần lắp van một chiều không?

Bảng trên là nguyên tắc chung, không thay thế hướng dẫn của từng sản phẩm. Hai máy cùng được gọi là “bơm tăng áp” có thể khác hoàn toàn về kết cấu: một máy dùng rơ-le và bình áp, một máy có cảm biến dòng, một máy dùng biến tần, còn một cụm công nghiệp có van tại từng nhánh. Phải kiểm tra sơ đồ thủy lực thực tế trước khi bổ sung phụ kiện.

5. Van một chiều nên lắp ở đâu?

5.1. Hệ một bơm với đầu hút được cấp dương

Một sơ đồ tham khảo thường gặp là:

Bồn chứa → van khóa hút → lọc phù hợp → bơm → van một chiều → van khóa đẩy → bình tích áp/cảm biến → mạng sử dụng

Van một chiều đặt gần đầu đẩy giúp ngăn toàn bộ cột nước phía sau hồi qua bơm. Van khóa trước và sau máy phục vụ cô lập khi bảo trì. Vị trí bình tích áp và cảm biến phải theo sơ đồ của bộ điều khiển; không được vô tình đặt một van khóa đang đóng giữa cảm biến và vùng áp cần đo.

Thứ tự phụ kiện có thể khác theo bộ tăng áp nguyên khối hoặc yêu cầu nhà sản xuất. Không ép một sơ đồ duy nhất cho mọi model. Điều bất biến là van phải đúng chiều dòng, có khoảng không bảo trì, không chịu tải trọng đường ống và không làm cảm biến “nhìn” nhầm một khoang áp bị cô lập.

5.2. Hệ hút âm

Bể thấp → van chân có lưới lọc → ống hút kín khí → bơm → van một chiều đường đẩy → van khóa → mạng sử dụng

Van chân đặt chìm đủ sâu để không hút xoáy hoặc hút không khí, nhưng không sát đáy đến mức kéo bùn cặn. Ống hút nên ngắn, ít co, không có điểm cao giữ khí và đường kính không nhỏ hơn yêu cầu của bơm. Nếu van chân gây tổn thất lớn, bơm có thể vẫn giữ được mồi nhưng làm việc trong điều kiện hút kém.

5.3. Cụm nhiều bơm

Bơm 1 → van một chiều 1 → van khóa 1 ┐
Bơm 2 → van một chiều 2 → van khóa 2 ├→ ống góp đẩy → bình/cảm biến → công trình
Bơm 3 → van một chiều 3 → van khóa 3 ┘

Van riêng cho từng nhánh là yếu tố giúp bơm đang nghỉ không trở thành đường hồi lưu. Van khóa riêng cho phép tháo một bơm mà cụm còn lại vẫn hoạt động nếu thiết kế cho phép. Đường ống góp, vị trí cảm biến và logic chuyển cấp cần được tính cùng với tổn thất của từng van; nếu các nhánh có trở lực khác nhau, tải giữa các bơm có thể phân bố không đều.

5.4. Không lắp ở vị trí khó tiếp cận

Van là bộ phận chuyển động và có thể bám cặn, mòn gioăng hoặc gãy lò xo. Nên chừa không gian tháo nắp hoặc thay van, đồng thời bố trí điểm xả áp an toàn. Không vùi van không có hộp kỹ thuật trong tường, dưới sàn hoặc trên trần kín. Với van cần chiều dài ống thẳng hoặc giới hạn hướng lắp, phải tuân thủ tài liệu của nhà sản xuất van.

6. Van đường hút và van chân khác gì van đường đẩy?

Van đường đẩy bảo vệ hướng dòng sau bơm và giữ áp của mạng. Van chân nằm ở đầu vào của ống hút, thường có lưới, chủ yếu giữ nước mồi cho hệ hút âm. Hai van không thay thế chức năng cho nhau. Một hệ có thể cần cả hai, chỉ cần van đường đẩy hoặc không cần van chân tùy cách bố trí nguồn nước.

6.1. Vì sao không nên tùy tiện thêm van vào đường hút?

Phía hút rất nhạy với tổn thất. Van, lọc, co và đoạn thu nhỏ làm áp tuyệt đối tại cửa hút giảm. Khi NPSH khả dụng không còn đủ so với yêu cầu của bơm cộng biên an toàn, nước có thể hóa hơi cục bộ và gây xâm thực. Có thể biểu diễn gần đúng:

NPSH_a = H_áp_suất_bề_mặt + H_mực_nước - H_tổn_thất_hút - H_áp_suất_hơi

Trong đó H_{tổn thất hút} bao gồm cả tổn thất của van một chiều hoặc van chân. Một van “đúng DN” nhưng tiết diện trong nhỏ vẫn có thể làm điều kiện hút xấu đi. Nếu bơm đã được cấp dương từ bồn đặt cao, nên ưu tiên đường hút ngắn, thoáng và làm đúng sơ đồ của hãng thay vì tự thêm nhiều lớp chống hồi.

6.2. Khi nào van chân là hợp lý?

Van chân phù hợp khi bơm phải giữ nước trong ống hút giữa các chu kỳ, đặc biệt với bơm tự mồi hoặc bơm ly tâm cần mồi ban đầu. Van phải kín nhưng mở nhẹ, đủ tiết diện, có lưới phù hợp và được kiểm tra định kỳ. Nếu nước nhiều cặn, thiết kế hố hút, lưới rác hoặc chuyển sang bơm chìm có thể đáng tin cậy hơn việc để một van chân nhỏ làm việc trong môi trường bẩn.

7. Không nhầm van một chiều với bộ chống chảy ngược

Van một chiều thông thường ngăn dòng quay ngược trong điều kiện vận hành của hệ bơm. Bộ chống chảy ngược dùng cho bảo vệ mạng nước sạch có thể gồm hai van một chiều, khoang áp, van xả hoặc cơ chế chân không tùy mức nguy cơ. Thiết bị này phải đáp ứng tiêu chuẩn và quy định cấp nước tương ứng, đồng thời cần kiểm tra định kỳ theo yêu cầu.

Nếu bơm hút trực tiếp từ đường nước công cộng, vấn đề không chỉ là bảo vệ bơm. Áp âm do bơm tạo ra có thể ảnh hưởng mạng cấp và tạo nguy cơ hút ngược chất bẩn. Nhiều khu vực yêu cầu bồn trung gian hoặc giải pháp tách mạng, và có thể không cho phép tăng áp trực tiếp. Một van một chiều dân dụng đơn không tự động biến cấu hình đó thành hợp lệ.

Vì vậy, cần phân biệt ba câu hỏi:

1. Hệ bơm có cần chống dòng ngược qua cánh bơm không?
2. Đường hút có cần giữ nước mồi không?
3. Nguồn cấp nước có yêu cầu thiết bị chống chảy ngược đạt chuẩn hay tách bằng bồn không?

Mỗi câu hỏi có thể dẫn đến một thiết bị và vị trí khác nhau.

8. Cách chọn loại van một chiều phù hợp

8.1. Không chọn chỉ theo đường kính đầu bơm

DN của van phải tương thích với đường ống, nhưng kích thước thủy lực nên được kiểm tra theo lưu lượng nhỏ nhất và lớn nhất. Van quá nhỏ làm vận tốc và tổn thất tăng. Van quá lớn có thể không mở đủ, khiến đĩa dao động và đóng muộn. Với cụm bơm biến tần, dải lưu lượng rất rộng nên khả năng ổn định ở tải thấp đặc biệt quan trọng.

8.2. Kiểm tra áp suất và nhiệt độ

Cấp áp của van không chỉ lớn hơn áp cài đặt. Phải xét áp đầu vào cực đại, cột áp của bơm tại lưu lượng bằng không, chênh cao, xung áp và nhiệt độ nước. Công thức kiểm tra sơ bộ:

P_hệ,max ≈ P_đầu_vào,max + ρ × g × H_bơm,đóng / 100.000 + ΔP_quá_độ

Nếu dùng đơn vị bar, với nước sạch có thể quy đổi gần đúng 10,2 m cột nước bằng 1 bar. Giá trị ΔP_{quá độ} không nên đoán tùy ý trong hệ đường ống dài hoặc hậu quả cao; cần phân tích quá độ.

8.3. Vật liệu và điều kiện nước

Thân, đĩa, trục, lò xo và gioăng phải tương thích với nước, nhiệt độ, hàm lượng clo và yêu cầu vệ sinh. Hệ nước uống cần vật liệu và chứng nhận phù hợp. Nước có cát, cặn hoặc đóng đá có thể làm kẹt bề mặt kín; khi đó lọc, xả cặn và khả năng tháo vệ sinh quan trọng không kém vật liệu thân van.

8.4. Hướng lắp và tư thế lắp

Mũi tên trên thân phải trùng hướng dòng. Van lá lật phụ thuộc trọng lực nhiều hơn nên không thể tùy tiện xoay mọi tư thế. Van lò xo có thể linh hoạt hơn nhưng vẫn phải theo tài liệu. Đoạn ống ngay trước van có dòng xoáy mạnh do co, tê hoặc cửa đẩy bơm cũng có thể làm đĩa rung; cần tuân thủ yêu cầu chiều dài ống thẳng của nhà sản xuất van nếu có.

9. Van một chiều làm giảm áp bao nhiêu?

Mọi van đều tạo tổn thất. Khi mở, nước phải đổi hướng hoặc đi qua tiết diện hẹp hơn, đồng thời truyền lực lên đĩa và lò xo. Tổn thất này được cộng vào cột áp hệ thống, làm điểm làm việc của bơm dịch về lưu lượng thấp hơn.

9.1. Tính theo hệ số tổn thất K

H_van = K × v² / (2g)

v = 4Q / (πD²)

Trong đó:

• H_van: tổn thất qua van, đơn vị m cột nước;
• K: hệ số tổn thất của van tại trạng thái mở tương ứng;
• v: vận tốc trung bình qua tiết diện tham chiếu, m/s;
• Q: lưu lượng, m³/s;
• D: đường kính trong tham chiếu, m;
• g: 9,81 m/s².

Giá trị K phải lấy từ dữ liệu van hoặc điều kiện thử tương ứng. Không dùng một con số chung cho mọi kiểu van, vì độ mở và hình học khác nhau đáng kể.

9.2. Tính theo hệ số Kv

Nhiều nhà sản xuất công bố Kv, là lưu lượng nước tính bằng m³/h tạo chênh áp 1 bar qua van trong điều kiện quy ước. Với nước có khối lượng riêng gần 1.000 kg/m³:

Δp_van (bar) ≈ (Q / Kv)²

H_van (mH₂O) ≈ 10,2 × Δp_van

Ví dụ minh họa, hệ cần Q = 3 m³/h. Nếu một van có Kv = 6:

Δp_van = (3 / 6)² = 0,25 bar
H_van ≈ 10,2 × 0,25 = 2,55 m

Nếu một phương án khác có Kv = 15 tại cùng lưu lượng:

Δp_van = (3 / 15)² = 0,04 bar
H_van ≈ 10,2 × 0,04 = 0,41 m

Chênh lệch hơn 2 m cột áp có thể nhận thấy rõ ở vòi bất lợi. Ví dụ chỉ minh họa phương pháp; khi chọn thực tế phải dùng Kv của đúng model, đúng kích cỡ và kiểm tra van có mở ổn định trên toàn dải lưu lượng hay không.

9.3. Tổn thất qua van ảnh hưởng điểm làm việc

Tổng cột áp mà bơm phải cung cấp có thể viết:

H_bơm = H_chênh_cao + H_áp_dư + H_ống + H_phụ_kiện + H_van_một_chiều - H_nguồn_sẵn_có

Nếu bỏ qua H_{van một chiều} khi tính chọn, bơm thực tế có thể không đạt lưu lượng dự kiến. Lắp hai van nối tiếp khiến tổn thất của cả hai được cộng vào hệ, chưa kể nguy cơ tương tác động học. Đây là lý do không nên nhân đôi van nếu không có mục đích rõ.

10. Van một chiều có thể gây búa nước không?

Có. Khi bơm dừng, lưu lượng thuận giảm. Nếu đĩa van vẫn mở đến lúc nước đã đảo chiều đáng kể, đĩa sau đó đóng đột ngột và chặn dòng ngược. Sự thay đổi vận tốc nhanh tạo sóng áp. Đỉnh xung lý tưởng có thể ước lượng bằng phương trình Joukowsky:

ΔP = ρ × a × Δv

Trong đó ρ là khối lượng riêng, a là tốc độ truyền sóng và Δv là thay đổi vận tốc. Phương trình cho thấy đóng nhanh khi vận tốc cao có thể tạo xung lớn, dù áp cài đặt bình thường không cao.

10.1. Vì sao van “đóng nhanh” không luôn đồng nghĩa tốt?

Mục tiêu là van đóng trước khi dòng ngược lớn hình thành, nhưng quá trình phải phù hợp với mạng. Một van có lò xo mạnh có thể giảm hành trình đóng nhưng lại tăng chênh áp mở và làm biến đổi nhanh lưu lượng ở cuối hành trình. Van lá lật lớn có tổn thất thấp nhưng quán tính đĩa cao và dễ sập. Không thể chọn bằng một nhãn “chống va”; cần dữ liệu vận hành, đường đặc tính động và đôi khi mô phỏng quá độ.

10.2. Dấu hiệu van đóng sập

• Một tiếng “cạch” hoặc “đùng” mạnh xuất hiện ngay sau khi bơm dừng.
• Ống đẩy rung hoặc dịch chuyển tại co, tê và giá đỡ.
• Kim đồng hồ giật nhanh; cảm biến ghi được đỉnh áp rồi dao động tắt dần.
• Hiện tượng rõ hơn khi lưu lượng cao hoặc khi mất điện đột ngột.
• Van, khớp nối và phớt xuất hiện rò sau thời gian vận hành.

Hướng xử lý là đo áp suất động đủ nhanh, xác định vận tốc trước khi dừng, kiểm tra loại và kích thước van, đánh giá thời gian giảm tốc bơm, bình tích áp, đường ống và giá đỡ. Chỉ thay một van khác cùng kích thước nhưng không kiểm tra động học có thể không giải quyết được sự cố.

11. Ảnh hưởng của van theo từng kiểu điều khiển bơm tăng áp

11.1. Bơm đóng/cắt bằng rơ-le và bình tích áp

Khi đạt áp dừng, bơm ngắt và van giữ nước phía bình cùng mạng. Nếu van rò, áp giảm về ngưỡng khởi động dù không dùng nước, làm bơm chạy ngắn. Nếu van bị kẹt đóng hoặc mở không đủ, bơm có thể đạt áp rất nhanh ở khoang nhỏ trước van rồi dừng, trong khi phía sử dụng thiếu nước. Khi chẩn đoán cần đo áp ở cả hai phía van và kiểm tra áp nạp bình đúng quy trình.

11.2. Bơm điện tử nhận biết lưu lượng hoặc áp suất

Bộ điều khiển điện tử thường cần xác định lúc có nhu cầu và lúc lưu lượng về không. Van chống hồi tích hợp hoặc lắp đúng giúp tạo trạng thái ổn định sau khi đóng vòi. Van ngoài có áp mở quá cao có thể làm lưu lượng nhỏ không đủ thắng lò xo, khiến vòi chảy yếu hoặc điều khiển bật tắt không mượt. Vì thế, không nên ghép phụ kiện theo thói quen mà bỏ qua ngưỡng nhận biết của bộ điều khiển.

11.3. Bơm biến tần giữ áp

Khi nhu cầu giảm về rất thấp, bơm giảm tốc rồi chuyển sang trạng thái ngủ. Van kín giữ áp giúp máy không phải khởi động lại liên tục. Nếu van rò, đồ thị áp thường giảm đều sau khi ngủ rồi bơm thức dậy. Nếu PID được chỉnh quá nhạy, bình tích áp quá nhỏ và van có chuyển động không ổn định, áp suất có thể săn quanh giá trị cài đặt. Cần xem dữ liệu áp, tần số, lưu lượng và trạng thái ngủ thay vì chỉ thay cảm biến.

11.4. Cụm nhiều bơm

Mỗi nhánh cần đóng kín khi bơm rời tải. Van khác loại, khác độ mòn hoặc khác trở lực khiến lưu lượng giữa các bơm không cân bằng. Một van kẹt mở có thể làm nước hồi qua bơm nghỉ; một van kẹt đóng khiến bộ điều khiển gọi thêm bơm nhưng lưu lượng tổng không tăng như dự kiến. Trong bảo trì, nên kiểm tra riêng từng nhánh và so sánh chênh áp qua van ở cùng lưu lượng.

12. Dấu hiệu van một chiều hỏng và cách chẩn đoán

12.1. Quy trình kiểm tra không tháo van ngay

1. Ghi trạng thái bơm, áp suất, lưu lượng và thời điểm tiếng ồn xuất hiện.
2. Khóa mọi điểm sử dụng có thể xác nhận được, không bỏ sót két nước và van an toàn.
3. Theo dõi tốc độ tụt áp sau khi bơm dừng.
4. Cô lập đường đẩy bằng van khóa theo quy trình an toàn. Nếu áp phía bơm giữ khác trước, khoanh vùng rò ở mạng hoặc van.
5. Đo chênh áp qua van khi bơm chạy ở vài mức lưu lượng.
6. Đối chiếu kết quả với đường đặc tính van và bơm.
7. Nếu nghi búa nước, dùng cảm biến có tốc độ lấy mẫu phù hợp; đồng hồ kim có thể bỏ qua đỉnh ngắn.
8. Chỉ tháo van sau khi ngắt điện, khóa nguồn nước và xả hết áp.

Không dùng tay gõ, tháo nắp hoặc nới ren khi đường ống còn áp. Đối với nước nóng, hệ cao tầng hoặc cụm công suất lớn, cần quy trình khóa–treo thẻ và nhân sự có chuyên môn.

13. Quy trình chọn, lắp và nghiệm thu van một chiều

Bước 1: Xác định nhiệm vụ của van

Van dùng để giữ áp cho một bơm đơn, tách từng bơm trong cụm, giữ mồi ở đường hút hay đáp ứng yêu cầu chống chảy ngược? Không chọn trước khi trả lời câu hỏi này.

Bước 2: Kiểm tra van tích hợp

Xem sơ đồ cắt, danh mục phụ kiện và hướng dẫn của đúng model. Nếu đã có van, ghi rõ vị trí và khả năng bảo trì. Việc thêm van ngoài phải giải quyết một yêu cầu cụ thể, không dựa trên suy đoán.

Bước 3: Thu thập dữ liệu thủy lực

• Lưu lượng tối thiểu, lưu lượng thiết kế và lưu lượng cực đại.
• Áp đầu vào cực đại/tối thiểu và cột áp bơm ở toàn dải.
• Đường kính trong, vật liệu, chiều dài và sơ đồ cao độ.
• Chế độ dừng bình thường, dừng khẩn cấp và mất điện.
• Nhiệt độ, chất lượng nước và yêu cầu vệ sinh.

Bước 4: Chọn loại, DN, Kv và cấp áp

Kiểm tra tổn thất ở lưu lượng thiết kế, độ ổn định ở lưu lượng thấp và khả năng đóng ở kịch bản bất lợi. PN phải có biên cho áp cực đại cùng xung quá độ. Gioăng và vật liệu phải tương thích.

Bước 5: Bố trí để bảo trì được

Chừa không gian tháo, bố trí van khóa và điểm xả. Đỡ đường ống độc lập để trọng lượng không truyền lên bơm hoặc thân van. Nếu van có yêu cầu đoạn ống thẳng, thực hiện đúng.

Bước 6: Lắp đúng chiều và đúng tư thế

Đối chiếu mũi tên với chiều dòng. Làm sạch ống trước khi lắp, tránh mạt kim loại, băng tan hoặc cặn mắc ở đế van. Siết bu-lông theo trình tự đều, không dùng thân van để kéo chỉnh hai mặt bích lệch tâm.

Bước 7: Nạp nước và xả khí chậm

Mở van theo trình tự, nạp chậm và xả khí tại vị trí thích hợp. Không cho bơm chạy khô để “tự hút hết khí”. Quan sát rò và áp trước khi tăng đến tải thiết kế.

Bước 8: Nghiệm thu ở nhiều chế độ

• Chạy ở lưu lượng thấp, trung bình và gần lưu lượng thiết kế.
• Đo áp trước/sau van và so với dự toán.
• Dừng bình thường, theo dõi khả năng giữ áp và tiếng đóng.
• Kiểm tra chuyển cấp từng bơm nếu là cụm song song.
• Đánh giá kịch bản mất điện theo phương án an toàn đã được phê duyệt.
• Ghi lại áp, lưu lượng, tần số, thời gian đóng và nhiệt độ làm mốc bảo trì.

Bước 9: Đưa van vào kế hoạch bảo trì

Van không phải chi tiết “lắp xong quên luôn”. Theo dõi độ tụt áp khi không dùng nước, chênh áp khi chạy, tiếng đóng và tần suất khởi động bơm. Nước nhiều cặn cần kiểm tra sớm hơn. Khi thay van, lưu lại loại, DN, Kv, lò xo, hướng lắp và lý do thay để tránh lặp lại một lựa chọn không phù hợp.

14. Lưu ý khi áp dụng với hệ thống bơm tăng áp Wilo

Khi xem danh mục máy bơm nước Wilo, cần coi van một chiều là một phần của hệ thủy lực, không phải phụ kiện tách rời. Trước khi mua van ngoài, hãy kiểm tra sơ đồ và tài liệu đi kèm máy để biết van đã được tích hợp ở thân bơm, bộ điều khiển hay cụm ống góp chưa.

Nhóm máy bơm nước tăng áp Wilo bao gồm nhiều cấu hình khác nhau. Một máy tăng áp cục bộ không có cùng sơ đồ với bộ đa tầng cánh biến tần hoặc cụm hai bơm. Do đó, không nên sao chép nguyên vị trí và loại van từ công trình khác chỉ vì hai máy có công suất gần nhau.

Với nhóm máy bơm nước tăng áp điện tử Wilo, có thể tham khảo Bơm tăng áp điện tử chống giật Wilo Reno-20 cho nhu cầu phù hợp. Khi lắp, cần xác nhận cơ chế nhận biết dòng/áp và van chống hồi sẵn có của đúng phiên bản; van ngoài có lò xo quá cứng có thể làm chế độ lưu lượng nhỏ kém ổn định.

Ở cấu hình máy bơm nước tăng áp tự động Wilo, Bơm tăng áp tự động bình tích áp Wilo PW 252EA 250W là một ví dụ dùng bình tích áp. Nếu hệ khởi động ngắn khi không có nhu cầu, nên kiểm tra đồng thời van một chiều, rò mạng, dải áp và áp nạp bình; không thay van theo cảm tính rồi bỏ qua màng bình hoặc điểm rò.

Với máy bơm nước tăng áp biến tần Wilo, các model tham khảo gồm Bơm tăng áp biến tần siêu êm Wilo HiMulti 1 Mini, Bơm tăng áp biến tần siêu êm Wilo HiMulti 1 2-42, Bơm tăng áp biến tần Wilo PBI-L 203EA đầu inox 750W và Bơm tăng áp biến tần Wilo PBI-L 403EA đầu inox 1.1 kW. Van phải làm việc ổn định từ lưu lượng thấp khi bơm chạy chậm đến lưu lượng lớn, đồng thời giữ áp tốt khi bộ điều khiển chuyển sang trạng thái ngủ.

Với công trình cần chia tải và dự phòng, cụm bơm nước tăng áp biến tần Wilo PBI-LD phải được xem như một hệ đồng bộ. Bơm đôi tăng áp biến tần Wilo PBI-LD 403EA đầu inox 1.1 kW x 2 là ví dụ có hai nhánh bơm; van chống hồi từng nhánh, đường góp, cảm biến, bình tích áp và logic chuyển cấp cần phối hợp đúng để tránh hồi lưu qua bơm nghỉ.

Tài liệu chính thức của Wilo cho các cụm tăng áp SiBoost cho thấy van một chiều được bố trí ở phía đẩy của từng bơm. Hướng dẫn Wilo-Medana XCV1 cũng khuyến nghị van chống hồi ở đường đẩy và nêu các phương án khác nhau tùy kiểu kết nối nguồn nước. Đây là minh chứng rằng vị trí van phải được xác định trong thiết kế tổng thể; không nên suy rộng một sơ đồ cho mọi sản phẩm Wilo.

15. Câu hỏi thường gặp

Bơm tăng áp có van một chiều sẵn thì có cần lắp thêm không?

Không mặc định cần. Hãy xác định vị trí, khả năng chịu áp và chức năng của van tích hợp. Chỉ thêm van khi tài liệu hoặc thiết kế yêu cầu, chẳng hạn để tách một nhánh, bảo trì, đáp ứng quy định hay xử lý một kịch bản hồi lưu cụ thể. Lắp chồng có thể tăng tổn thất và tạo khoang áp bị kẹt.

Nên lắp van trước hay sau bơm?

Trong đa số hệ tăng áp, van chống hồi chính nằm ở đường đẩy sau bơm. Van ở đường hút chỉ dùng khi cấu hình nguồn nước yêu cầu, chẳng hạn van chân giữ mồi trong hút âm hoặc theo hướng dẫn khi kết nối nguồn. Không chuyển van đường đẩy sang đường hút rồi cho rằng hai vị trí tương đương.

Van một chiều có làm nước yếu không?

Có thể nếu van quá nhỏ, Kv thấp, lò xo cứng, không mở hết hoặc bị bẩn. Một van đúng cỡ vẫn có tổn thất nhưng phải được tính trong tổng cột áp. Nếu nước yếu sau khi thay van, hãy đo chênh áp trước/sau ở lưu lượng thực tế thay vì chỉ kiểm tra bằng mắt.

Tại sao lắp van mới mà bơm vẫn tụt áp?

Có thể van lắp ngược, mặt kín có cặn, gioăng không phù hợp hoặc rò nằm ở vị trí khác. Bình tích áp hỏng màng, két vệ sinh rò, van an toàn xả hoặc đường ống rỉ đều làm áp giảm. Cần cô lập từng đoạn để khoanh vùng.

Van đồng, inox hay nhựa tốt hơn?

Không có vật liệu tốt tuyệt đối. Cần xét chất lượng nước, nhiệt độ, áp, ăn mòn, kết nối, yêu cầu nước uống và chi phí vòng đời. Quan trọng hơn tên vật liệu là cấu tạo bên trong, tiết diện dòng, gioăng, lò xo, dữ liệu Kv và khả năng bảo trì.

Có nên dùng hai van một chiều nối tiếp để chống rò?

Không nên coi đó là giải pháp mặc định. Hai van tăng tổn thất và có thể tạo tương tác đóng. Nếu yêu cầu an toàn hoặc chống chảy ngược cần hai cấp, phải dùng cụm thiết bị được thiết kế và chứng nhận cho mục đích đó, không ghép tùy ý hai van dân dụng.

Van một chiều có thay bình tích áp được không?

Không. Van giữ hướng dòng; bình tích áp chứa một lượng nước hữu dụng và khoang khí nén để giảm tần suất đóng cắt hoặc hỗ trợ ổn định áp. Hai bộ phận bổ trợ nhưng không thay thế nhau.

Khi nào phải dừng hệ thống?

Nên dừng có kiểm soát khi bơm chạy mà không có nước ra, van hoặc ống rung mạnh, có tiếng đập tăng nhanh, áp vượt giới hạn, bơm chạy liên tục ở trạng thái gần đóng kín, xuất hiện rò hoặc thiết bị điện bất thường. Trước khi tháo van phải ngắt điện, khóa nước và xả hết áp.

16. Kết luận

Van một chiều là bộ phận cần thiết trong phần lớn hệ thống tăng áp, đặc biệt ở đầu đẩy của bơm đơn và từng nhánh của cụm nhiều bơm. Van giúp ngăn hồi lưu, giữ áp, hạn chế quay ngược và hỗ trợ điều khiển ổn định. Với hệ hút âm, van chân có thể cần để giữ mồi; còn kết nối với mạng công cộng phải xem xét riêng yêu cầu chống chảy ngược và quy định cấp nước.

Hiệu quả không nằm ở số lượng van mà ở việc chọn đúng loại, kích thước và đặc tính đóng. Người thiết kế cần tính tổn thất qua Kv hoặc K, kiểm tra áp cực đại, dải lưu lượng, vật liệu, hướng lắp và búa nước. Người vận hành cần theo dõi tụt áp, tiếng đóng, chênh áp và tần suất khởi động để phát hiện van rò hoặc kẹt sớm.

Do đó, câu trả lời đầy đủ là: nên dùng van một chiều khi sơ đồ thủy lực yêu cầu, nhưng phải kiểm tra van tích hợp và thiết kế toàn hệ trước khi lắp thêm. Một van phù hợp giúp bơm làm việc bền và hệ giữ áp ổn định; một van sai có thể trở thành chính nút thắt của hệ thống.
