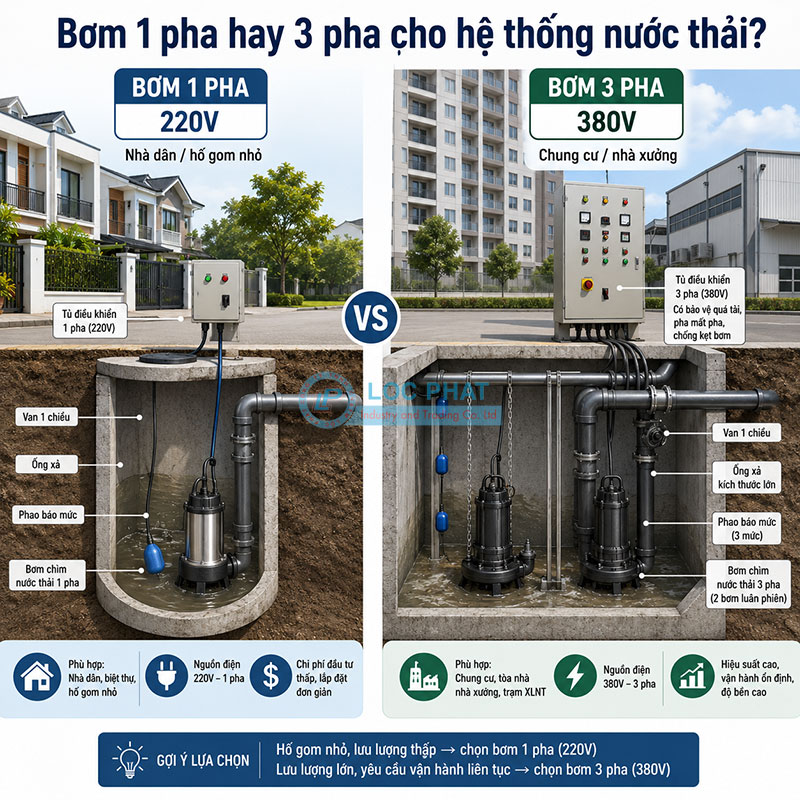

Bơm 1 pha hay 3 pha cho hệ thống nước thải?

Trong hệ thống nước thải dân dụng, chung cư, nhà xưởng, tầng hầm, khách sạn, bệnh viện hay khu thương mại, câu hỏi “nên dùng bơm 1 pha hay 3 pha?” xuất hiện rất thường xuyên. Nhiều người cho rằng bơm 1 pha dễ dùng hơn vì cắm vào điện sinh hoạt 220V là chạy, trong khi bơm 3 pha chỉ dành cho công nghiệp lớn. Cách hiểu này đúng một phần, nhưng chưa đủ. Với bơm chìm nước thải, lựa chọn 1 pha hay 3 pha không chỉ phụ thuộc vào nguồn điện có sẵn, mà còn liên quan trực tiếp đến công suất, chế độ vận hành, độ ổn định, dòng khởi động, mức độ an toàn, phương án điều khiển, chi phí bảo trì và tuổi thọ thiết bị.

Nếu chọn bơm 1 pha cho hố nước thải nhỏ, lưu lượng vừa phải, số lần chạy không quá nhiều, hệ thống có thể vận hành đơn giản và tiết kiệm chi phí đầu tư ban đầu. Ngược lại, nếu chọn bơm 1 pha cho hố gom lớn, nước thải vào liên tục, tầng hầm có nguy cơ ngập nhanh hoặc công trình yêu cầu vận hành 24/7, bơm có thể nhanh nóng, tụ điện dễ hỏng, dòng khởi động cao và độ ổn định không bằng bơm 3 pha.

Với các công trình có tải nước thải lớn, nhiều hố gom, bể thu sâu, trạm bơm tập trung hoặc cần dùng bơm công suất từ khoảng 1,5 kW trở lên, bơm 3 pha thường là lựa chọn hợp lý hơn. Dòng 3 pha có ưu điểm về mô-men khởi động, khả năng làm việc ổn định, phù hợp với tủ điều khiển luân phiên, bảo vệ mất pha, đảo pha, quá tải và vận hành cùng hệ thống giám sát kỹ thuật.

Bơm 1 pha hay 3 pha cho hệ thống nước thải?
Bơm 1 pha hay 3 pha cho hệ thống nước thải?

Trong nhóm bơm chìm nước thải Châu Âu, Wilo là thương hiệu có nhiều dòng bơm phục vụ thoát nước, nước thải, hố gom và công trình kỹ thuật tòa nhà. Một số dòng như Wilo Initial Drain-ST và Wilo Initial Waste ST có cả phiên bản 1 pha và 3 pha, trong đó mã sản phẩm thể hiện rõ số pha: “1” là 1 pha, “3” là 3 pha; phiên bản 1 pha có thể tích hợp phao nổi, tụ điện và bảo vệ nhiệt motor.

Bài viết này phân tích chi tiết khi nào nên chọn bơm 1 pha, khi nào nên chọn bơm 3 pha cho hệ thống nước thải, đồng thời lồng ghép các ví dụ model Wilo đã được sử dụng phổ biến trong nhóm máy bơm chìm hút nước thải Wilo, máy bơm chìm Wilo SDP, bơm chìm nước thải Wilo SVP, bơm chìm nước thải inox toàn phần Wilo Initial Drain-ST và bơm chìm nước thải inox toàn phần Wilo Initial Waste ST.

1. Bơm nước thải 1 pha là gì?

Bơm nước thải 1 pha là loại bơm sử dụng nguồn điện xoay chiều 1 pha, phổ biến là 220V hoặc 230V, phù hợp với điện dân dụng, nhà phố, biệt thự, hố gom nhỏ, cửa hàng, quán ăn, phòng kỹ thuật nhỏ, hố pit thang máy hoặc các vị trí không có sẵn điện 3 pha.

Đặc điểm dễ nhận thấy của bơm 1 pha là dễ lắp đặt. Với nhiều model nhỏ, chỉ cần nguồn điện 220V, phao tự động, aptomat bảo vệ và đường ống xả phù hợp là có thể vận hành. Đây là lý do bơm 1 pha được dùng nhiều trong hệ thống thoát nước tầng hầm nhà dân, hố gom nước mưa nhỏ, hố nước thải nhẹ, hố kỹ thuật và các công trình cải tạo.

Tuy nhiên, bơm 1 pha thường có giới hạn về công suất và khả năng vận hành liên tục. Do động cơ 1 pha cần tụ điện để tạo lệch pha khởi động hoặc vận hành, sau thời gian dài tụ có thể suy giảm, làm bơm khó khởi động, nóng motor hoặc không đạt lực quay ban đầu. Với nước thải có rác, bùn, cặn hoặc cánh bơm bị kẹt nhẹ, motor 1 pha thường nhạy hơn với hiện tượng quá tải.

Trong hệ thống Wilo, các phiên bản 1 pha của dòng Initial Drain-ST được mô tả có tụ tích hợp, phao nổi lắp sẵn cho bản 1 pha và bảo vệ nhiệt motor 1 pha. Đây là cấu hình thuận tiện cho hố gom nhỏ cần vận hành tự động, không cần tủ điều khiển phức tạp.

Ví dụ, trong một hố thu nước thải nhẹ tại tầng hầm nhà phố hoặc khu kỹ thuật nhỏ, có thể cân nhắc các model như:

  • Bơm chìm nước thải Wilo Initial Drain-ST 6-11/0.75-1/AF-10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial Drain-ST 9-12/1.1-1/AF-10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial WASTE-ST 6-7/0.75-1/AF-10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial WASTE-ST 6-9/1.1-1/AF-10M inox toàn phần

Các model có ký hiệu “1/AF” thường cho thấy đây là phiên bản 1 pha có phao nổi, phù hợp với những hố gom cần tự động chạy/dừng theo mực nước.

2. Bơm nước thải 3 pha là gì?

Bơm nước thải 3 pha là loại bơm sử dụng nguồn điện 3 pha, thường là 380V hoặc 400V tùy khu vực và tiêu chuẩn nguồn điện. Loại này thường được dùng cho công trình lớn hơn như chung cư, tầng hầm rộng, trung tâm thương mại, nhà máy, trạm bơm nước thải, khách sạn, bệnh viện, khu công nghiệp hoặc các hố gom có lưu lượng nước vào lớn.

Ưu điểm lớn của động cơ 3 pha là hoạt động ổn định hơn, mô-men khởi động tốt hơn, phù hợp công suất lớn và dễ tích hợp vào tủ điều khiển chuyên nghiệp. Khi kết hợp với relay bảo vệ, contactor, khởi động mềm hoặc biến tần trong một số ứng dụng phù hợp, bơm 3 pha có thể vận hành an toàn, kiểm soát tốt hơn và dễ giám sát hơn.

Bơm 3 pha đặc biệt phù hợp với hệ thống có 2 bơm hoặc nhiều bơm chạy luân phiên. Tủ điều khiển có thể cài đặt bơm 1 chạy trước, bơm 2 chạy sau, tự đảo bơm theo số giờ vận hành, báo lỗi quá tải, mất pha, ngược pha, kẹt bơm hoặc mức nước cao. Đây là điểm rất quan trọng với trạm nước thải tầng hầm chung cư hoặc nhà máy.

Ví dụ, trong cùng nhóm Wilo Initial Drain-ST, các model sau là phiên bản 3 pha:

  • Bơm chìm nước thải Wilo Initial Drain-ST 6-11/0.75-3/10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial Drain-ST 9-12/1.1-3/10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial Drain-ST 9-15/1.5-3/10M inox toàn phần

Tương tự, trong nhóm Wilo Initial Waste ST có các model 3 pha như:

  • Bơm chìm nước thải Wilo Initial WASTE-ST 6-7/0.75-3/10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial WASTE-ST 6-9/1.1-3/10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial WASTE-ST 9-10/1.5-3/10M inox toàn phần

Các phiên bản 3 pha thường phù hợp hơn khi hố gom có vai trò quan trọng, nước thải phát sinh đều, cột áp cao hơn hoặc cần đấu vào tủ điều khiển trung tâm.

3. So sánh nhanh bơm 1 pha và 3 pha cho hệ nước thải

Tiêu chí Bơm 1 pha Bơm 3 pha
Nguồn điện 220V/230V dân dụng 380V/400V công nghiệp
Công suất phổ biến Nhỏ đến trung bình Trung bình đến lớn
Lắp đặt Đơn giản, dễ dùng Cần tủ điện và bảo vệ pha
Chi phí ban đầu Thường thấp hơn Thường cao hơn
Khả năng chạy liên tục Phù hợp tải vừa, chu kỳ không quá nặng Phù hợp tải nặng, vận hành ổn định hơn
Khởi động Phụ thuộc tụ điện Mô-men ổn định hơn
Bảo vệ motor Có thể có bảo vệ nhiệt tích hợp ở một số model Dễ tích hợp bảo vệ mất pha, đảo pha, quá tải
Ứng dụng phù hợp Hố gom nhỏ, nhà dân, cửa hàng, hố pit Chung cư, tầng hầm lớn, nhà máy, trạm bơm
Bảo trì Cần chú ý tụ điện, phao, quá nhiệt Cần chú ý pha, contactor, relay, tủ điều khiển
Khả năng mở rộng Hạn chế hơn Tốt hơn cho hệ nhiều bơm

Nếu hệ thống nhỏ, ít nước, chỉ cần bơm tự động đơn giản, bơm 1 pha là lựa chọn tiện lợi. Nếu hệ thống lớn, yêu cầu ổn định, vận hành liên tục hoặc có nhiều bơm, bơm 3 pha thường đáng tin cậy hơn.

4. Khi nào nên chọn bơm nước thải 1 pha?

4.1. Khi công trình chỉ có nguồn điện 1 pha

Nhà dân, biệt thự, cửa hàng nhỏ, quán ăn nhỏ hoặc hố kỹ thuật riêng lẻ thường chỉ có nguồn điện 1 pha. Trong trường hợp không thể kéo điện 3 pha, bơm 1 pha là lựa chọn thực tế nhất. Điều quan trọng là phải chọn đúng công suất, đúng loại nước thải và có bảo vệ điện phù hợp.

Các vị trí phù hợp với bơm 1 pha gồm:

  • Hố gom nước thải nhẹ trong nhà dân
  • Hố nước mưa tầng hầm nhỏ
  • Hố pit thang máy
  • Hố thu nước rửa sàn
  • Phòng kỹ thuật nhỏ
  • Bể gom nước xám
  • Khu vệ sinh phụ trợ có lưu lượng thấp

Với những vị trí này, một số dòng máy bơm nước Wilo 1 pha có phao tự động sẽ giúp việc vận hành đơn giản hơn, đặc biệt khi chủ nhà hoặc nhân viên kỹ thuật không thường xuyên kiểm tra hố gom.

4.2. Khi lưu lượng nước thải không quá lớn

Bơm 1 pha phù hợp với lưu lượng nhỏ đến trung bình. Nếu hố chỉ nhận nước thấm, nước rửa sàn, nước xám hoặc nước thải nhẹ, bơm 1 pha có thể đáp ứng tốt. Tuy nhiên, nếu hố nhận nước từ nhiều khu vệ sinh, nhiều tầng hầm hoặc có nước mưa chảy vào nhanh, cần cân nhắc kỹ hơn.

Ví dụ, một hố gom có dung tích hữu dụng 1 m³, muốn bơm hết trong 10 phút:

Q = V / t

Trong đó:
Q = lưu lượng bơm cần thiết (m³/h)
V = dung tích nước cần bơm trong một chu kỳ (m³)
t = thời gian bơm mong muốn (giờ)

Thay số:

V = 1 m³
t = 10 phút = 10 / 60 = 0,167 giờ

Q = 1 / 0,167 = 5,99 m³/h

Lưu lượng khoảng 6 m³/h là mức mà nhiều bơm 1 pha nhỏ có thể đáp ứng, miễn là cột áp và loại nước thải phù hợp.

4.3. Khi cần bơm tự động đơn giản

Bơm 1 pha thường có các bản tích hợp phao nổi, rất tiện cho hố gom nhỏ. Khi nước dâng lên, phao nâng lên và bơm chạy. Khi nước hạ xuống, phao hạ và bơm dừng. Cách điều khiển này đơn giản, ít tốn chi phí và dễ bảo trì.

Dòng Wilo Initial Drain-ST có phiên bản 1 pha với phao nổi lắp sẵn và bảo vệ nhiệt motor, phù hợp cho các vị trí cần tự động hóa cơ bản mà không nhất thiết phải dùng tủ điều khiển phức tạp.

Ví dụ có thể sử dụng trong các hố gom vừa và nhỏ:

  • Bơm chìm nước thải Wilo Initial Drain-ST 6-11/0.75-1/AF-10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial Drain-ST 9-12/1.1-1/AF-10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial WASTE-ST 6-7/0.75-1/AF-10M inox toàn phần

4.4. Khi yêu cầu lắp đặt nhanh, chi phí vừa phải

Trong các công trình cải tạo, nhà phố, tầng hầm nhỏ, việc lắp bơm 3 pha có thể phát sinh chi phí kéo nguồn, tủ điện và bảo vệ pha. Nếu tải nước thải không lớn, bơm 1 pha giúp tiết kiệm chi phí ban đầu và thời gian thi công.

Tuy nhiên, tiết kiệm không có nghĩa là chọn bơm quá nhỏ. Bơm vẫn phải đủ lưu lượng, đủ cột áp, đúng loại cánh, đúng vật liệu và có thiết bị bảo vệ an toàn.

5. Khi nào nên chọn bơm nước thải 3 pha?

5.1. Khi công trình có nguồn điện 3 pha sẵn

Chung cư, khách sạn, bệnh viện, nhà máy, trung tâm thương mại, tầng hầm lớn và khu công nghiệp thường đã có nguồn điện 3 pha. Trong các công trình này, dùng bơm 3 pha là lựa chọn hợp lý hơn vì hệ thống điện đã có sẵn hạ tầng bảo vệ, tủ phân phối và nhân sự kỹ thuật vận hành.

Với công trình lớn, bơm nước thải không chỉ chạy vài lần mỗi ngày. Bơm có thể phải hoạt động nhiều chu kỳ, đặc biệt vào giờ cao điểm, mùa mưa hoặc khi nước thải từ nhiều khu vực đổ về cùng lúc. Bơm 3 pha chịu tải tốt hơn và phù hợp với chế độ vận hành công nghiệp hơn.

5.2. Khi công suất bơm từ trung bình đến lớn

Khi công suất bơm tăng, dòng điện của bơm 1 pha tăng nhanh. Dòng lớn khiến dây điện, aptomat, tụ điện và thiết bị đóng cắt phải chịu tải nặng. Với công suất khoảng 1,5 kW trở lên, nếu công trình có điện 3 pha, nên ưu tiên phiên bản 3 pha để hệ thống ổn định hơn.

Ví dụ:

  • Bơm chìm nước thải Wilo Initial Drain-ST 9-15/1.5-3/10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial WASTE-ST 9-10/1.5-3/10M inox toàn phần
  • Bơm chìm nước thải Wilo SVP 50/11-1.5-V bằng inox 1.5 kW
  • Máy bơm chìm hút nước thải Wilo PDN 1500Q
  • Máy bơm chìm hút nước thải Wilo PDN 2200Q
  • Máy bơm chìm hút nước thải Wilo PDN 3700Q

Với những model công suất lớn hơn, hệ 3 pha giúp giảm tải cho dây dẫn và thiết bị đóng cắt, đồng thời dễ bảo vệ motor bằng relay nhiệt, relay mất pha và tủ điều khiển chuyên dụng.

5.3. Khi hố gom có vai trò quan trọng

Tầng hầm chung cư, hầm để xe, hố thu nước mưa ram dốc, trạm bơm nước thải tập trung hoặc bể gom nhà máy là các vị trí không nên thiết kế quá đơn giản. Nếu bơm ngừng hoạt động, hậu quả có thể là ngập tầng hầm, hư hỏng thang máy, hỏng tủ điện, mùi hôi lan rộng hoặc gián đoạn sản xuất.

Với những vị trí này, nên dùng hệ 2 bơm 3 pha hoạt động luân phiên. Khi lưu lượng nước vào bình thường, một bơm chạy. Khi nước dâng cao hơn mức cài đặt, bơm thứ hai chạy hỗ trợ. Nếu một bơm lỗi, bơm còn lại vẫn duy trì khả năng xả nước.

Nguyên lý điều khiển cơ bản:

Mức STOP: cả hai bơm dừng
Mức RUN 1: bơm chính chạy
Mức RUN 2: bơm phụ chạy hỗ trợ
Mức ALARM: kích hoạt cảnh báo mức cao

Hệ điều khiển này phù hợp hơn với bơm 3 pha vì có thể tích hợp nhiều bảo vệ điện và điều khiển luân phiên chuyên nghiệp.

5.4. Khi cần kết nối tủ điều khiển, BMS hoặc cảnh báo kỹ thuật

Trong công trình lớn, bơm nước thải cần truyền tín hiệu về phòng kỹ thuật hoặc hệ BMS. Các tín hiệu thường gồm:

– Bơm đang chạy
– Bơm bị lỗi
– Quá tải motor
– Mất pha
– Ngược pha
– Mực nước cao
– Mực nước rất cao
– Bơm chạy quá thời gian cài đặt

Với hệ thống 3 pha, việc lắp relay giám sát pha, relay nhiệt, contactor, đèn báo, còi báo và tín hiệu khô về BMS thuận tiện hơn. Đây là điểm quan trọng với các dự án có đội vận hành chuyên nghiệp.

6. Công thức tính nhanh dòng điện bơm 1 pha và 3 pha

Khi chọn bơm, ngoài lưu lượng và cột áp, cần tính sơ bộ dòng điện để chọn dây dẫn, aptomat, contactor và relay nhiệt.

6.1. Dòng điện bơm 1 pha

Công thức gần đúng:

I = P / (U x cosφ x η)

Trong đó:

I = dòng điện làm việc (A)
P = công suất điện vào hoặc công suất ước tính (W)
U = điện áp 1 pha (V)
cosφ = hệ số công suất
η = hiệu suất motor

Ví dụ bơm 1 pha 1,1 kW, điện áp 220V, cosφ 0,85, hiệu suất 0,75:

P = 1100 W
U = 220 V
cosφ = 0,85
η = 0,75

I = 1100 / (220 x 0,85 x 0,75)
I = 1100 / 140,25
I ≈ 7,84 A

Dòng thực tế có thể khác tùy catalogue, tải nước thải, điểm làm việc và tình trạng motor. Khi chọn aptomat, dây dẫn và thiết bị bảo vệ, nên kiểm tra dòng định mức ghi trên tem bơm.

6.2. Dòng điện bơm 3 pha

Công thức gần đúng:

I = P / (√3 x U x cosφ x η)

Trong đó:

I = dòng điện mỗi pha (A)
P = công suất điện vào hoặc công suất ước tính (W)
U = điện áp dây 3 pha (V)
cosφ = hệ số công suất
η = hiệu suất motor
√3 ≈ 1,732

Ví dụ bơm 3 pha 1,5 kW, điện áp 380V, cosφ 0,85, hiệu suất 0,8:

P = 1500 W
U = 380 V
cosφ = 0,85
η = 0,8

I = 1500 / (1,732 x 380 x 0,85 x 0,8)
I = 1500 / 447,5
I ≈ 3,35 A

So với bơm 1 pha cùng mức công suất tương đương, dòng điện mỗi pha của bơm 3 pha thường thấp hơn, giúp dây dẫn và thiết bị đóng cắt làm việc nhẹ hơn.

7. Công thức tính lưu lượng và cột áp trước khi chọn 1 pha hay 3 pha

Một lỗi thường gặp là chọn số pha trước, sau đó mới tính tải. Cách đúng là phải xác định lưu lượng và cột áp trước, rồi mới chọn loại bơm và nguồn điện phù hợp.

7.1. Tính lưu lượng theo dung tích hố gom

Q = V / t

Trong đó:

Q = lưu lượng cần bơm (m³/h)
V = dung tích nước cần bơm trong một chu kỳ (m³)
t = thời gian bơm mong muốn (giờ)

Ví dụ hố gom có dung tích hữu dụng 4 m³, muốn bơm trong 12 phút:

V = 4 m³
t = 12 / 60 = 0,2 giờ

Q = 4 / 0,2 = 20 m³/h

Nếu cần bơm khoảng 20 m³/h, cần kiểm tra đường cong Q-H. Nếu cột áp thấp và nước thải nhẹ, có thể có model 1 pha đáp ứng. Nhưng nếu cột áp cao, nước thải có nhiều tạp chất hoặc hố quan trọng, nên nghiêng về bơm 3 pha.

7.2. Tính cột áp tổng

H = Htĩnh + Hma sát + Hcục bộ + Hdự phòng

Trong đó:

H = cột áp tổng cần chọn bơm (m)
Htĩnh = chênh cao từ mực nước thấp nhất đến điểm xả (m)
Hma sát = tổn thất dọc đường ống (m)
Hcục bộ = tổn thất qua co, van, tê, khớp nối (m)
Hdự phòng = phần dự phòng an toàn (m)

Cách ước tính nhanh:

Hma sát + Hcục bộ ≈ 15% đến 30% Htĩnh

Ví dụ:

Htĩnh = 9 m
Hma sát + Hcục bộ = 9 x 25% = 2,25 m
Hdự phòng = 1,5 m

H = 9 + 2,25 + 1,5 = 12,75 m

Điểm làm việc sơ bộ là H khoảng 13 m. Nếu lưu lượng yêu cầu đồng thời là 20 m³/h, đây không còn là hố quá nhỏ. Với hệ nước thải quan trọng, bơm 3 pha sẽ có lợi thế hơn.

8. Phân tích theo từng ứng dụng thực tế

8.1. Nhà dân, biệt thự, hố gom nhỏ

Nhà dân và biệt thự thường dùng điện 1 pha. Hố gom nước thải chủ yếu là nước xám, nước rửa sàn, nước thấm tầng hầm hoặc nước mưa nhẹ. Trong trường hợp này, bơm 1 pha có phao tự động là lựa chọn thuận tiện.

Có thể cân nhắc các nhóm bơm nhỏ, dễ lắp đặt, vật liệu chống gỉ tốt như:

  • Bơm chìm nước thải inox Wilo Padus Mini3-V05.10/M06-522/A-5m
  • Bơm chìm nước thải inox Wilo Padus Mini3-V05.12/M08-522/A-5m
  • Bơm chìm nước thải Wilo Initial Drain-ST 6-11/0.75-1/AF-10M inox toàn phần

Dòng Wilo Padus MINI3 được giới thiệu là bơm chìm nhỏ gọn cho lắp đặt hố ướt, dùng cố định trong hố bơm hoặc linh hoạt dạng di động, phù hợp vận chuyển nước thải không chứa phân theo DIN EN 12050-2.

8.2. Tầng hầm chung cư nhỏ hoặc văn phòng nhỏ

Nếu tầng hầm có hố gom nước thải nhẹ, không có lưu lượng mưa lớn, có thể dùng bơm 1 pha hoặc 3 pha tùy nguồn điện. Nếu công trình có nguồn 3 pha sẵn, nên ưu tiên 3 pha cho độ ổn định. Nếu không có, bơm 1 pha vẫn có thể dùng, nhưng nên chọn dư tải hợp lý và có cảnh báo mức cao.

Ví dụ:

  • Máy bơm chìm Wilo SDP 40/11-0.55-V bằng inox 0.55 kW
  • Máy bơm chìm Wilo SDP 40/14-0.75-V bằng inox 0.75 kW
  • Bơm chìm nước thải Wilo SVP 40/9-0.55-V bằng inox 0.55 kW
  • Bơm chìm nước thải Wilo SVP 50/8-0.75-V bằng inox 0.75 kW

Với hố gom tầng hầm, cần chú ý không để rác lớn, giẻ lau hoặc túi nilon rơi vào hố vì đây là nguyên nhân phổ biến gây kẹt cánh, nhảy quá tải và giảm tuổi thọ bơm.

8.3. Chung cư cao tầng, trung tâm thương mại

Với chung cư cao tầng và trung tâm thương mại, hệ nước thải thường có lưu lượng lớn, nhiều nguồn xả và yêu cầu vận hành liên tục. Nên dùng bơm 3 pha kết hợp tủ điều khiển luân phiên. Hệ nên có tối thiểu 2 bơm, van một chiều, van khóa, cảm biến mức và cảnh báo tràn.

Các model có thể đưa vào nhóm tham khảo:

  • Bơm chìm nước thải Wilo SVP 50/9-1.1-V bằng inox 1.1 kW
  • Bơm chìm nước thải Wilo SVP 50/11-1.5-V bằng inox 1.5 kW
  • Bơm chìm nước thải Wilo Initial Drain-ST 9-12/1.1-3/10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial Drain-ST 9-15/1.5-3/10M inox toàn phần
  • Bơm chìm nước thải Wilo Initial WASTE-ST 9-10/1.5-3/10M inox toàn phần

Ở những công trình này, chọn bơm 3 pha không chỉ vì công suất, mà còn vì khả năng tích hợp với hệ điều khiển và bảo vệ kỹ thuật.

8.4. Nhà máy, xưởng sản xuất, khu công nghiệp

Nhà máy và khu công nghiệp thường có nước thải phức tạp hơn: nước rửa sàn, nước công nghệ, bùn, cặn, nước mưa, nước thải sản xuất sau xử lý sơ bộ. Với môi trường này, cần kiểm tra kỹ tính chất nước thải trước khi chọn bơm.

Nếu là nước thải sinh hoạt trong nhà máy, có thể chọn bơm nước thải thông thường. Nếu là nước có hóa chất, pH bất thường, dầu mỡ, nhiệt độ cao hoặc hạt rắn mài mòn, cần tư vấn riêng về vật liệu, phớt, cánh bơm và giới hạn ứng dụng.

Nhóm máy bơm chìm hút nước thải Wilo công suất lớn hơn có thể được xem xét cho hố gom lưu lượng cao:

  • Máy bơm chìm hút nước thải Wilo PDN 1500Q
  • Máy bơm chìm hút nước thải Wilo PDN 2200Q
  • Máy bơm chìm hút nước thải Wilo PDN 3700Q
  • Máy bơm chìm hút nước thải Wilo PDN 5500Q
  • Máy bơm chìm hút nước thải Wilo PDN 7500Q

Với nhà máy, hầu hết trường hợp nên ưu tiên bơm 3 pha vì nguồn điện sẵn có, tải lớn và yêu cầu vận hành ổn định.

9. Công nghệ bơm chìm nước thải Wilo liên quan đến lựa chọn 1 pha và 3 pha

9.1. Mã sản phẩm thể hiện số pha rõ ràng

Một điểm thuận lợi khi chọn Wilo Initial Drain-ST và Initial Waste ST là type key thể hiện số pha. Ví dụ trong cấu trúc mã Wilo-Initial DRAIN-ST 9-12/1.1-1/AF-10M, phần “1” thể hiện motor 1 pha, còn “3” thể hiện motor 3 pha. Phần “AF” liên quan đến phiên bản có phao nổi ở bản 1 pha.

Điều này giúp kỹ sư, nhà thầu và người mua hạn chế nhầm lẫn giữa bản 1 pha và bản 3 pha. Khi đặt hàng, cần đọc đầy đủ mã, không chỉ đọc phần công suất.

Ví dụ dễ nhầm:

  • Initial Drain-ST 9-12/1.1-1/AF-10M = bản 1 pha, có phao
  • Initial Drain-ST 9-12/1.1-3/10M = bản 3 pha, không dùng ký hiệu AF

Nếu công trình đã thiết kế tủ điều khiển trung tâm, phiên bản 3 pha thường phù hợp hơn. Nếu hố gom nhỏ cần bơm tự động độc lập, phiên bản 1 pha có phao có thể thuận tiện hơn.

9.2. Bảo vệ nhiệt motor cho bản 1 pha

Bơm 1 pha dễ gặp tình trạng quá nhiệt khi chạy lâu, kẹt cánh, điện áp yếu hoặc tụ suy giảm. Vì vậy, bảo vệ nhiệt motor là yếu tố quan trọng. Wilo Initial Drain-ST và Initial Waste ST đều thể hiện tính năng bảo vệ nhiệt motor cho bản 1 pha.

Tuy nhiên, không nên hiểu rằng có bảo vệ nhiệt là có thể để bơm chạy sai điều kiện. Bảo vệ nhiệt chỉ giúp giảm nguy cơ cháy motor trong một số tình huống, không thay thế cho việc chọn đúng bơm, đúng mực nước, đúng cánh và đúng bảo trì.

9.3. Cánh bơm cho nước thải

Với bơm nước thải, loại cánh quan trọng không kém số pha. Một bơm 3 pha mạnh nhưng cánh không phù hợp vẫn có thể tắc khi gặp rác mềm. Wilo Initial Waste ST được mô tả là bơm nước thải với cánh vortex và kết nối xả ren; thân bơm và cánh làm bằng AISI304, có phớt kép gồm phớt cơ khí và phớt dầu ở một số model.

Cánh vortex có lợi thế trong môi trường nước thải có tạp chất nhỏ, cát sỏi lượng ít hoặc rác mềm. Với tầng hầm, khu vệ sinh, hố gom nước thải bẩn hơn, đây là yếu tố cần được xem xét cùng với công suất và số pha.

9.4. Vật liệu inox cho môi trường ẩm và ăn mòn nhẹ

Nước thải trong công trình thường có chất tẩy rửa, xà phòng, bùn, cặn và môi trường ẩm liên tục. Vật liệu inox giúp tăng khả năng chống gỉ và duy trì độ bền tốt hơn trong nhiều điều kiện. Dòng Initial Drain-ST có cấu tạo bơm, lưới lọc và cánh bằng AISI304; trang Wilo cũng mô tả dòng này dùng phớt kép nhằm cải thiện bôi trơn ổ trục.

Khi chọn giữa 1 pha và 3 pha, không nên bỏ qua vật liệu. Một bơm 1 pha inox đúng ứng dụng có thể bền hơn bơm 3 pha vật liệu không phù hợp trong môi trường ăn mòn. Ngược lại, với tải lớn, bơm 3 pha inox sẽ có lợi thế rõ rệt.

10. Bơm 1 pha có yếu hơn bơm 3 pha không?

Không thể kết luận đơn giản rằng bơm 1 pha yếu hơn bơm 3 pha trong mọi trường hợp. Một bơm 1 pha chọn đúng lưu lượng, đúng cột áp và đúng loại nước thải vẫn có thể hoạt động rất tốt. Sự khác biệt nằm ở phạm vi ứng dụng.

Bơm 1 pha phù hợp hơn cho:

– Công suất nhỏ
– Hố gom nhỏ
– Lưu lượng nước vào không quá lớn
– Chạy gián đoạn
– Lắp đặt đơn giản
– Không có nguồn điện 3 pha

Bơm 3 pha phù hợp hơn cho:

– Công suất trung bình đến lớn
– Hố gom quan trọng
– Trạm bơm nước thải tập trung
– Chạy nhiều chu kỳ mỗi ngày
– Hệ 2 bơm hoặc nhiều bơm
– Cần tủ điều khiển và cảnh báo kỹ thuật

Vì vậy, câu hỏi đúng không phải là “bơm 1 pha hay 3 pha loại nào mạnh hơn?”, mà là “hệ thống nước thải này cần loại nào để vận hành ổn định, an toàn và kinh tế nhất?”.

11. Sai lầm thường gặp khi chọn bơm 1 pha hoặc 3 pha

11.1. Chọn theo nguồn điện sẵn có mà bỏ qua lưu lượng

Nhiều công trình chỉ có điện 1 pha nên cố chọn bơm 1 pha dù hố gom cần lưu lượng lớn. Kết quả là bơm chạy liên tục, hố vẫn không rút kịp, motor nóng, tụ nhanh hỏng hoặc nhảy aptomat.

Nếu lưu lượng yêu cầu vượt quá khả năng bơm 1 pha, nên xem xét kéo nguồn 3 pha hoặc chia tải bằng nhiều hố/bơm phù hợp hơn.

11.2. Chọn bơm 3 pha nhưng thiếu bảo vệ mất pha

Bơm 3 pha cần được bảo vệ mất pha, ngược pha và quá tải. Nếu mất một pha mà bơm vẫn cố chạy, motor có thể cháy rất nhanh. Vì vậy, khi dùng bơm 3 pha, tủ điều khiển phải có relay bảo vệ pha, relay nhiệt hoặc thiết bị bảo vệ motor phù hợp.

11.3. Chọn bơm 1 pha nhưng không kiểm tra tụ điện

Tụ điện là bộ phận quan trọng trong nhiều motor 1 pha. Khi tụ yếu, bơm có thể ì, khó khởi động, kêu ù, nóng motor hoặc không quay. Trong bảo trì định kỳ, nên kiểm tra tụ nếu bơm có dấu hiệu khởi động chậm hoặc dòng tăng bất thường.

11.4. Dùng bơm nước sạch cho nước thải

Dù là 1 pha hay 3 pha, nếu dùng sai loại bơm thì vẫn dễ hỏng. Bơm nước sạch không phù hợp cho nước thải có rác, tóc, bùn, cặn, giấy hoặc vật mềm. Với hệ nước thải, cần dùng bơm chuyên dụng như máy bơm chìm hút nước thải Wilo, bơm chìm nước thải Wilo SVP hoặc các dòng inox toàn phần phù hợp.

11.5. Không bố trí bơm dự phòng

Với hố gom tầng hầm, trạm nước thải chính hoặc khu vực có rủi ro ngập, không nên chỉ dùng một bơm. Dù là bơm 1 pha hay 3 pha, thiết bị vẫn có thể gặp sự cố. Hệ 2 bơm luân phiên giúp tăng độ an toàn đáng kể.

12. Gợi ý chọn theo từng nhóm model Wilo

12.1. Nhóm hố nhỏ, nước xám, hố pit

Với hố nhỏ, nước thải nhẹ, nước xám hoặc hố pit, có thể ưu tiên bơm nhỏ gọn, tự động và dễ lắp:

Nếu chỉ có nguồn 1 pha, chọn bản 1 pha phù hợp. Nếu công trình có tủ kỹ thuật 3 pha và cần độ ổn định cao hơn, có thể cân nhắc bản 3 pha nếu dòng sản phẩm có cấu hình tương ứng.

12.2. Nhóm hố gom tầng hầm, nước thải vừa

Với hố gom tầng hầm có bùn, cặn, nước rửa sàn hoặc nước mưa nhẹ, nên chọn dòng nước thải phù hợp hơn:

Ở nhóm 0,55–0,75 kW, bơm 1 pha có thể phù hợp cho hệ nhỏ. Ở nhóm 1,1–1,5 kW và hố quan trọng, nên ưu tiên 3 pha nếu có nguồn.

12.3. Nhóm inox toàn phần cho nước thải nhẹ đến trung bình

Dòng bơm chìm nước thải inox toàn phần Wilo Initial Drain-ST phù hợp khi cần vật liệu inox, hố gom nước thải nhẹ, nước xám hoặc môi trường ẩm kéo dài:

Nếu hố nhỏ và cần phao tự động, bản 1 pha có lợi thế. Nếu dùng trong tủ điều khiển hoặc hệ bơm kép, bản 3 pha sẽ phù hợp hơn.

12.4. Nhóm inox toàn phần cho nước thải bẩn hơn

Bơm chìm nước thải inox toàn phần Wilo Initial Waste ST phù hợp hơn khi nước thải có tạp chất nhiều hơn, cần cánh vortex và cấu hình chuyên cho nước thải:

Với khu vệ sinh tầng hầm, hố gom nhà hàng, khu thương mại hoặc nước thải có rác mềm, nên cân nhắc kỹ dòng Initial Waste ST thay vì chỉ chọn theo công suất.

12.5. Nhóm lưu lượng lớn hơn

Với hố gom có lưu lượng lớn, tầng hầm rộng hoặc khu vực có nước mưa vào nhanh, có thể xem xét nhóm máy bơm chìm hút nước thải Wilo công suất lớn hơn:

Nhóm này thường phù hợp hơn với hệ có tủ điều khiển, nguồn điện ổn định và yêu cầu vận hành chuyên nghiệp.

13. Bảng quyết định nhanh: chọn 1 pha hay 3 pha?

Điều kiện công trình Nên chọn
Nhà dân, hố gom nhỏ, chỉ có điện 220V Bơm 1 pha
Hố pit thang máy, lưu lượng thấp Bơm 1 pha
Hố nước xám nhỏ, cần phao tự động Bơm 1 pha
Tầng hầm nhỏ nhưng có điện 3 pha Có thể chọn 3 pha nếu cần ổn định
Chung cư, khách sạn, trung tâm thương mại Bơm 3 pha
Hố gom có nguy cơ ngập nhanh Bơm 3 pha, hệ 2 bơm
Trạm bơm nước thải tập trung Bơm 3 pha
Công suất từ 1,5 kW trở lên Ưu tiên 3 pha nếu có nguồn
Hệ cần kết nối tủ điều khiển/BMS Bơm 3 pha
Công trình cải tạo, không kéo được điện 3 pha Bơm 1 pha nhưng phải chọn dư tải hợp lý

14. Yêu cầu tủ điện cho bơm nước thải 1 pha và 3 pha

14.1. Tủ điện cho bơm 1 pha

Tủ điện bơm 1 pha có thể đơn giản, nhưng vẫn cần đủ bảo vệ. Cấu hình cơ bản gồm:

– Aptomat tổng
– Thiết bị chống rò nếu phù hợp điều kiện lắp đặt
– Contactor hoặc relay điều khiển
– Bảo vệ quá tải
– Phao mức nước
– Đèn báo chạy/lỗi
– Chế độ AUTO/MANUAL

Nếu bơm có phao tích hợp, hệ thống có thể đơn giản hơn, nhưng vẫn nên có aptomat và bảo vệ rò điện phù hợp.

14.2. Tủ điện cho bơm 3 pha

Tủ điện bơm 3 pha cần đầy đủ hơn:

– Aptomat tổng 3 pha
– Contactor cho từng bơm
– Relay nhiệt hoặc bảo vệ motor
– Relay mất pha/ngược pha
– Phao hoặc cảm biến mức
– Bộ điều khiển luân phiên bơm
– Đèn báo nguồn, chạy, lỗi
– Còi/đèn cảnh báo mức cao
– Công tắc AUTO/OFF/MANUAL
– Tiếp điểm báo lỗi về BMS nếu cần

Với hệ 2 bơm, nên có chế độ luân phiên để hai bơm mòn đều, tránh một bơm chạy quá nhiều còn bơm kia lâu ngày không hoạt động.

15. Bảo trì khác nhau giữa bơm 1 pha và 3 pha

15.1. Bảo trì bơm 1 pha

Bơm 1 pha cần chú ý:

– Kiểm tra tụ điện
– Kiểm tra phao tự động
– Kiểm tra dây nguồn và phích cắm nếu có
– Kiểm tra dòng điện khi chạy
– Kiểm tra motor có nóng bất thường không
– Vệ sinh cánh bơm và hố gom

Nếu bơm kêu ù nhưng không chạy, một trong các nguyên nhân có thể là tụ yếu, cánh kẹt, điện áp thấp hoặc motor hỏng.

15.2. Bảo trì bơm 3 pha

Bơm 3 pha cần chú ý:

– Kiểm tra thứ tự pha
– Kiểm tra mất pha
– Kiểm tra dòng từng pha
– Kiểm tra contactor và relay nhiệt
– Kiểm tra chiều quay bơm sau khi đấu điện
– Kiểm tra tủ điều khiển và tín hiệu cảnh báo

Nếu bơm 3 pha quay ngược, lưu lượng sẽ giảm mạnh, bơm rung, nóng và không đạt cột áp. Vì vậy, sau khi lắp đặt hoặc bảo trì điện, luôn phải kiểm tra chiều quay.

16. Kết luận: nên chọn bơm 1 pha hay 3 pha?

Bơm 1 pha và bơm 3 pha đều có vị trí riêng trong hệ thống nước thải. Bơm 1 pha phù hợp với hố gom nhỏ, nhà dân, công trình cải tạo, nước thải nhẹ và nhu cầu lắp đặt đơn giản. Bơm 3 pha phù hợp với hệ thống lớn hơn, công suất cao hơn, vận hành liên tục, hố gom quan trọng, trạm bơm tập trung và các công trình cần tủ điều khiển chuyên nghiệp.

Nếu chỉ xét sự tiện lợi, bơm 1 pha dễ dùng hơn. Nếu xét độ ổn định và khả năng mở rộng, bơm 3 pha có lợi thế hơn. Với hệ nước thải, lựa chọn đúng không chỉ dựa vào nguồn điện mà phải dựa trên lưu lượng, cột áp, loại nước thải, thời gian vận hành, mức độ quan trọng của hố gom và yêu cầu an toàn của công trình.

Với các dòng Wilo, người dùng có thể lựa chọn linh hoạt giữa bản 1 pha và 3 pha ở nhiều model. Chẳng hạn, bơm chìm nước thải inox toàn phần Wilo Initial Drain-ST có các bản 1 pha có phao như Bơm chìm nước thải Wilo Initial Drain-ST 9-12/1.1-1/AF-10M inox toàn phần, đồng thời cũng có bản 3 pha như Bơm chìm nước thải Wilo Initial Drain-ST 9-12/1.1-3/10M inox toàn phần. Tương tự, bơm chìm nước thải inox toàn phần Wilo Initial Waste ST có cả bản 1 pha và 3 pha để phù hợp từng quy mô công trình.

Đối với nhà dân, hố kỹ thuật nhỏ hoặc nước thải nhẹ, có thể chọn bơm 1 pha để tiết kiệm và dễ vận hành. Đối với chung cư, tầng hầm lớn, khách sạn, bệnh viện, trung tâm thương mại hoặc nhà máy, nên ưu tiên bơm 3 pha, bố trí tối thiểu 2 bơm luân phiên, có tủ điều khiển và cảnh báo mức cao. Khi lựa chọn đúng ngay từ đầu, hệ thống nước thải sẽ vận hành ổn định hơn, ít sự cố hơn và giảm đáng kể chi phí bảo trì trong suốt vòng đời công trình.

Một hệ thống nước thải tốt không chỉ cần bơm đủ công suất, mà cần đúng loại bơm, đúng số pha, đúng vật liệu, đúng cánh bơm và đúng cách điều khiển. Đây là nền tảng để máy bơm nước Wilo phát huy hiệu quả trong các công trình yêu cầu độ bền, an toàn và tính ổn định cao.

admins
