Tăng áp cho dàn nóng lạnh, máy giặt, máy rửa bát

1. Tăng áp cho dàn nóng lạnh, máy giặt và máy rửa bát như thế nào?

Nếu cả ba thiết bị lấy nước từ cùng một bồn hoặc cùng một tuyến nước yếu, phương án ưu tiên là đặt một bơm tăng áp trên đường lạnh chính, sau nguồn chứa và trước bộ chia. Sau bơm nên có van một chiều theo yêu cầu cấu hình, đồng hồ áp, cảm biến hoặc rơ-le điều khiển, bình tích áp nếu hệ cần, rồi mới tách ba nhánh. Mỗi nhánh có van khóa riêng và bộ lọc dễ vệ sinh.

Trình tự đúng gồm năm bước:

1. Đọc dải áp cấp nước, nhiệt độ nước vào và yêu cầu lưu lượng của từng thiết bị.
2. Đo áp tĩnh lẫn áp động tại tuyến chung và tại van cấp xa nhất.
3. Đo lưu lượng tức thời khi van nạp đang mở; không lấy tổng số lít của cả chu trình làm lưu lượng chọn bơm.
4. Tính tình huống sử dụng đồng thời có khả năng xảy ra, sau đó cộng chênh cao và tổn thất đường ống.
5. Chọn bơm có đường đặc tính đi qua điểm Q–H cần thiết, đồng thời giữ áp lớn nhất dưới giới hạn của thiết bị và hệ ống.

Nếu chỉ một máy nạp nước chậm còn vòi bên cạnh vẫn khỏe, hãy kiểm tra van góc, lưới lọc đầu vào, ống mềm bị gập và van điện từ trước. Một bơm lớn không thể sửa lưới lọc bị tắc. Ngược lại, nếu áp động ở cả bộ chia sụt mạnh khi hai thiết bị cùng lấy nước, nút thắt có thể nằm ở nguồn, ống trục hoặc năng lực bơm.

2. “Dàn nóng lạnh” trong bài này được hiểu là gì?

Cụm từ “dàn nóng lạnh” được nhiều gia đình dùng để chỉ toàn bộ tuyến cấp nước cho bình nước nóng, máy nước nóng tức thời, hệ nước nóng trung tâm hoặc cụm van trộn nóng – lạnh. Đây không phải dàn nóng điều hòa không khí. Phạm vi phân tích là nước sinh hoạt: nước lạnh đi vào thiết bị gia nhiệt, nước nóng đi ra đến vòi, và nhánh lạnh song song đi vào van trộn.

Sự phân biệt này rất quan trọng vì bơm tăng áp nước lạnh dân dụng thường được thiết kế cho một giới hạn nhiệt độ chất lỏng nhất định. Lắp nó lên đường nóng mà không kiểm tra catalog có thể làm lão hóa phớt, gioăng, cảm biến hoặc vật liệu nhựa. Cách an toàn hơn thường là tăng áp trước thiết bị gia nhiệt, nơi nước còn lạnh, rồi để áp đó truyền qua tuyến nóng trong phạm vi tổn thất cho phép.

Cũng cần phân biệt ba cấu hình nước nóng:

• Bình chứa kín chịu áp: nước lạnh được đẩy vào bình, nước nóng ra theo lượng nước lạnh cấp vào; có van một chiều, van an toàn và có thể phát sinh giãn nở nhiệt.
• Máy nước nóng tức thời: bộ gia nhiệt chỉ kích hoạt khi lưu lượng vượt ngưỡng của thiết bị; áp yếu hoặc lưu lượng dao động có thể làm máy bật – tắt.
• Hệ tuần hoàn nước nóng trung tâm: bơm tuần hoàn có nhiệm vụ giữ nước nóng sẵn trên vòng tuần hoàn, không thay thế bơm tăng áp cấp nước. Hai bơm có chức năng và cách tính khác nhau.

Nếu hệ dùng nước nóng năng lượng mặt trời, bồn hở hoặc bộ trao đổi nhiệt, phải đọc đúng sơ đồ của nhà sản xuất. Không mặc định rằng mọi hệ nóng đều là bình kín chịu áp, và không dùng bơm tăng áp để ép vào một thiết bị không được thiết kế chịu áp.

3. Ba loại phụ tải nước khác nhau như thế nào?

Máy giặt và máy rửa bát thường không hút nước liên tục trong suốt chu trình. Bộ điều khiển mở van điện từ trong một khoảng thời gian, đóng lại khi đủ mức nước, rồi lặp lại ở các pha khác. Trong lúc van mở, thiết bị tạo một lưu lượng tức thời; khi van đóng, lưu lượng gần như bằng không. Vì vậy bơm phải phản ứng tốt với tải đóng – mở, chứ không chỉ đạt lưu lượng trung bình theo giờ.

Thiết bị gia nhiệt lại có đặc tính khác. Một bình chứa có thể nhận nước theo lưu lượng vòi đang sử dụng. Máy tức thời còn có ngưỡng khởi động tối thiểu và giới hạn công suất gia nhiệt: tăng lưu lượng quá nhiều có thể khiến nhiệt độ nước ra không đạt mong muốn. Hệ van trộn đòi hỏi áp nóng và lạnh không chênh lệch quá lớn để tránh dao động nhiệt.

Một sai lầm phổ biến là cộng lượng nước tiêu thụ của một mẻ giặt với lượng nước của một chu trình rửa bát rồi chia cho thời gian. Cách đó cho lưu lượng trung bình rất thấp, nhưng bơm lại phải phục vụ những phút van nạp đang mở. Ngược lại, cộng toàn bộ lưu lượng cực đại của mọi thiết bị cũng có thể làm bơm quá lớn nếu xác suất đồng thời gần như không xảy ra. Thiết kế nên dùng các kịch bản thực tế và kiểm tra tình huống bất lợi hợp lý.

4. Dấu hiệu thiếu áp và những lỗi dễ bị nhầm với thiếu áp

Thiếu áp không nên được chẩn đoán bằng cảm giác “nước có vẻ yếu”. Đồng hồ và phép đo lưu lượng giúp tách lỗi nguồn khỏi lỗi cục bộ. Đặc biệt, nếu máy báo lỗi cấp nước, nguyên nhân có thể là khóa nước chưa mở hết, lưới lọc bẩn, ống cấp bị bóp hoặc van điện từ hỏng; lắp bơm ngay có thể làm sự cố nặng hơn.

Đừng bỏ qua thời điểm xảy ra lỗi. Nếu buổi sáng tốt nhưng tối yếu, nguồn cấp hoặc mức bồn có thể thay đổi. Nếu lỗi xuất hiện sau khi thay ống mềm, hãy kiểm tra tiết diện trong và nếp gập. Nếu chỉ xảy ra sau khi bảo trì bình nóng lạnh, có thể còn khí trong tuyến hoặc van bị mở chưa hết.

5. Cách đo áp tĩnh, áp động và lưu lượng tại thiết bị

5.1. Áp tĩnh chỉ là điểm khởi đầu

Gắn đồng hồ áp ở vị trí có thể tháo lắp an toàn, chẳng hạn đầu chờ thử hoặc tê có van. Đóng tất cả điểm dùng nước và ghi áp tĩnh. Giá trị này cho biết năng lượng khi không có dòng chảy, nhưng không chứng minh rằng hệ thống đủ khả năng cấp nước lúc thiết bị hoạt động.

5.2. Áp động mới phản ánh điều kiện nạp nước

Cho máy vào pha nạp hoặc mở một van thử có lưu lượng tương đương, rồi ghi áp nhỏ nhất trong lúc nước đang chảy. Lặp lại khi máy giặt và máy rửa bát có thể cùng nạp, đồng thời mở một vòi nóng – lạnh ở chế độ sử dụng thực. Nếu kim tụt nhiều so với áp tĩnh, hãy đo thêm trước lọc và sau lọc để tìm đoạn gây mất áp.

Đồng hồ nên có thang đo phù hợp; thang quá lớn khiến khó đọc thay đổi nhỏ. Không tháo ống khi còn áp, không chạm vào phần điện ướt và luôn khóa nguồn nước trước khi thay đổi đầu nối.

5.3. Đo lưu lượng bằng bình định lượng

Tại một van cấp có thể xả an toàn, hứng thể tích nước đã biết trong khoảng thời gian rồi tính:

Q = V / t

Q_lít/phút = 60 × V_lít / t_giây

Ví dụ: hứng được 8 lít trong 40 giây
Q = 60 × 8 / 40 = 12 lít/phút

Phép thử này không được thực hiện bằng cách cho nước tràn trong khoang máy. Nếu cần đo ngay trong chu trình, kỹ thuật viên có thể dùng lưu lượng kế thích hợp hoặc đọc tín hiệu đo chuyên dụng. Với người dùng gia đình, đo tại van chờ thường an toàn và đủ để biết đường ống có bị bóp nghẹt hay không.

5.4. Đọc tài liệu đúng model

Dải áp không giống nhau giữa các model. Một trang thông số máy giặt Electrolux, chẳng hạn, liệt kê riêng yêu cầu áp nước tối thiểu và tối đa, đồng thời xác định nguồn cấp lạnh. Đây là minh chứng rằng phải đọc đúng tài liệu sản phẩm thay vì dùng một con số truyền miệng cho mọi máy. Tương tự, trang sản phẩm máy rửa bát Bosch cung cấp mục hướng dẫn lắp đặt và tài liệu theo mã máy; đó mới là nơi cần kiểm tra kiểu đấu nối và giới hạn áp.

Hãy ghi vào phiếu khảo sát: áp tối thiểu, áp tối đa, nhiệt độ nước vào, kích thước ren, yêu cầu chống chảy ngược và điều kiện bảo hành của từng thiết bị. Nếu tài liệu không rõ đơn vị, hỏi trung tâm kỹ thuật trước khi quy đổi.

6. Tính lưu lượng thiết kế Q như thế nào?

Lưu lượng thiết kế là tổng lưu lượng của các tải có khả năng hoạt động đồng thời ở kịch bản cần bảo đảm. Không dùng lưu lượng cực đại trên tem bơm làm nhu cầu, và không dùng lượng nước của cả chu trình máy làm lưu lượng tức thời.

Q_thiết_kế = Σ(q_i × k_i)

Trong đó:
q_i = lưu lượng tức thời của tải i khi đang lấy nước
k_i = hệ số tham gia trong kịch bản tính, từ 0 đến 1

Đối với một gia đình, nên lập ít nhất ba kịch bản:

1. Kịch bản thường xuyên: một vòi nóng – lạnh đang dùng và một máy đang nạp.
2. Kịch bản giờ cao điểm: vòi sử dụng cộng máy giặt và máy rửa bát có thể trùng pha nạp.
3. Kịch bản dự phòng: thêm một tải ngắn hạn nếu thói quen sinh hoạt cho thấy khả năng đó có thật.

Với nhà có một máy giặt và một máy rửa bát, có thể đo q của từng nhánh bằng lưu lượng kế hoặc lấy từ tài liệu hãng. Nếu máy giặt nạp 10 lít/phút, máy rửa bát 6 lít/phút và nhánh nước nóng cần 8 lít/phút, tổng tuyệt đối là 24 lít/phút. Tuy nhiên, nếu dữ liệu vận hành cho thấy hai máy hiếm khi nạp đúng cùng giây, có thể kiểm tra thêm một kịch bản xác suất. Điều quan trọng là phải nói rõ giả thiết, không tùy tiện giảm tổng để chọn bơm nhỏ.

Quy đổi thường dùng:

1 m³/h = 16,67 lít/phút

Q_m³/h = Q_lít/phút × 0,06

Ví dụ: 24 lít/phút = 1,44 m³/h

Nên chừa một biên hợp lý cho sai số đo, lão hóa lọc và biến động nguồn, nhưng không nhân đôi lưu lượng chỉ để “cho chắc”. Bơm quá lớn dễ tạo áp cao, tiếng ồn, đóng ngắt và xung áp. Tốt nhất là chọn điểm làm việc nằm trong vùng vận hành hiệu quả của bơm, không sát hai đầu đường đặc tính.

7. Tính cột áp H cần bơm bổ sung

Cột áp bơm phải bù phần thiếu giữa áp cần tại thiết bị và áp nguồn còn lại khi đang chảy, đồng thời thắng chênh cao cùng tổn thất đường ống. Công thức sơ bộ:

H_bơm = H_yêu_cầu_tại_tải + Δz + h_f + h_m - H_nguồn_động

Trong đó:
H_bơm           = cột áp bơm cần bổ sung, m
H_yêu_cầu_tại_tải = áp dư cần tại thiết bị quy đổi ra mét cột nước
Δz              = chênh cao từ điểm đo nguồn đến tải, m
h_f              = tổn thất dọc đường ống, m
h_m              = tổn thất cục bộ qua co, van, lọc, tê, ống mềm, m
H_nguồn_động     = cột áp nguồn đo khi có dòng chảy, m

Quy đổi gần đúng giữa áp và cột nước:

1 bar ≈ 10,2 m cột nước
1 m cột nước ≈ 0,098 bar
H_m ≈ 10,2 × P_bar

Tổn thất dọc có thể tính bằng Darcy–Weisbach:

h_f = f × (L / D) × (v² / 2g)

v = 4Q / (πD²)

Trong đó:
f = hệ số ma sát
L = chiều dài ống, m
D = đường kính trong, m
v = vận tốc nước, m/s
g = 9,81 m/s²

Đường kính trong mới là giá trị dùng trong tính vận tốc, không phải tên thương mại in trên ống. Ống mềm cấp máy có thể có tiết diện trong nhỏ hơn nhiều so với ren kết nối. Lọc lưới, van chống rò và van điện từ cũng tạo tổn thất đáng kể, nhất là khi có cặn.

Nếu nguồn là bồn hở đặt cao, H nguồn có thể ước tính theo chênh cao mặt nước, nhưng vẫn nên đo áp động vì mực bồn thay đổi và đường trước bơm có tổn thất. Nếu nguồn là mạng cấp trực tiếp, phải tuân thủ quy định địa phương; nhiều nơi không cho phép bơm hút trực tiếp từ đường công cộng và yêu cầu bể trung gian.

Sau khi có Q và H, đặt điểm này lên đường đặc tính bơm. Lưu lượng cực đại được công bố thường xảy ra khi cột áp thấp; cột áp cực đại lại xảy ra gần Q bằng không. Hai giá trị cực đại không phải một điểm làm việc đồng thời.

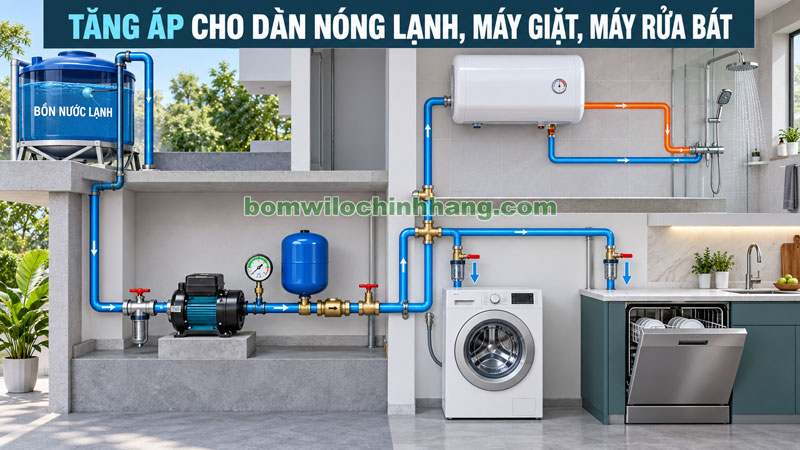

8. Sơ đồ lắp đặt khuyến nghị

Một sơ đồ tổng quát cho nguồn từ bồn chứa hoặc bể trung gian:

Bồn/bể trung gian
→ van khóa hút
→ lọc thô phù hợp
→ bơm tăng áp nước lạnh
→ van một chiều theo cấu hình
→ đồng hồ áp + cảm biến/rơ-le + bình tích áp nếu cần
→ ống góp phân phối
   ├─ van khóa + lọc → thiết bị nước nóng → đường nóng → van trộn
   ├─ van khóa + lọc → nhánh lạnh → van trộn
   ├─ van khóa + lọc → máy giặt
   └─ van khóa + lọc → máy rửa bát

Thứ tự thực tế phải theo hướng dẫn của bơm và thiết bị. Một số bơm tích hợp sẵn cảm biến hoặc van chống hồi; lắp thêm sai vị trí có thể làm bơm không nhận dòng hoặc khó xả khí. Lọc phía hút phải có diện tích đủ lớn để không gây đói nước. Không dùng một lõi lọc quá mịn, nhỏ và bẩn làm “nút cổ chai” ngay trước bơm.

Bơm nên được cấp nước ngập nếu có thể, đặt trên nền chắc, thoáng và có đường thoát nước sự cố. Đường hút ngắn, kín khí, ít co, không võng tạo túi khí. Khớp nối mềm có thể giảm truyền rung nhưng không được bẻ gập hoặc dùng để sửa sai lệch tâm quá lớn. Trọng lượng đường ống không được treo lên cổ bơm.

Sau bơm, dùng ống góp đủ tiết diện thay vì nối tiếp máy rửa bát sau máy giặt hoặc chia bằng nhiều tê nhỏ liên tiếp. Mỗi nhánh có van khóa riêng để bảo trì mà không dừng cả nhà. Đồng hồ áp nên đặt ở tuyến chung và, nếu cần chẩn đoán, bổ sung điểm đo gần tải bất lợi nhất.

Không tạo đường bypass cho phép nước chảy ngược qua bơm hoặc hòa hai nguồn có áp khác nhau. Nếu cần bypass bảo trì, phải có van khóa, van chống hồi và quy trình vận hành rõ ràng. Các bộ phận chống nhiễm bẩn/chảy ngược phải tuân theo quy định cấp nước địa phương.

9. Lưu ý riêng khi tăng áp cho hệ nước nóng – lạnh

9.1. Tăng áp trước thiết bị gia nhiệt

Đối với hệ kín chịu áp, bơm thường đặt ở đường lạnh trước khi tách nhánh và trước đầu vào bình. Nước lạnh đã tăng áp đi vào bình và đồng thời cấp cho cửa lạnh của van trộn, nhờ đó hai phía có nền áp gần nhau. Phương án này cũng giữ bơm làm việc với nước lạnh trong phạm vi nhiệt độ thiết kế.

9.2. Không được bỏ van an toàn và van một chiều

Van an toàn của bình không phải vật cản thừa. Nó bảo vệ thiết bị khi áp hoặc nhiệt tăng vượt điều kiện cho phép. Van một chiều có thể cô lập thể tích nước trong bình; khi nước nóng nở ra, áp trong khoang kín tăng. Tùy cấu hình, có thể cần bình giãn nở nước sinh hoạt được chọn và nạp áp đúng. Không dùng bình tích áp bơm như một sự thay thế tùy tiện nếu vị trí van một chiều làm hai thể tích không thông nhau.

9.3. Kiểm tra áp tối đa của toàn chuỗi

Giới hạn thiết kế được quyết định bởi phần tử yếu nhất: bình, van trộn, dây cấp, vòi, bộ lọc hay phụ kiện. Áp dừng của bơm cộng áp tĩnh do chênh cao không được vượt giới hạn đó. Với bơm đặt dưới thấp cấp lên trên, điểm thấp gần bơm thường nhận áp cao hơn điểm cao; cần đo tại nhiều vùng hoặc dùng van giảm áp.

9.4. Máy nước nóng tức thời cần cả Q lẫn công suất nhiệt

Tăng áp có thể giúp vượt ngưỡng kích hoạt, nhưng tăng Q quá mức khiến thời gian trao đổi nhiệt giảm. Nhiệt độ tăng lý thuyết liên hệ với công suất:

P_nhiệt = ρ × c_p × Q × ΔT

Suy ra: ΔT = P_nhiệt / (ρ × c_p × Q)

Khi công suất nhiệt cố định, Q tăng thì mức tăng nhiệt ΔT giảm. Vì vậy cần chọn setpoint vừa đủ cho vòi và thiết bị, không đặt cao chỉ để có tia nước mạnh hơn.

9.5. Cân bằng nóng – lạnh

Nếu chỉ tăng nhánh lạnh sau điểm chia còn nhánh đi vào bình vẫn yếu, cửa lạnh có thể lấn cửa nóng tại van trộn. Người dùng phải xoay gần hết về nóng, nhiệt độ vẫn dao động khi máy giặt lấy nước. Tốt hơn là tăng áp trước điểm chia hoặc dùng giải pháp cân bằng được kỹ sư thiết kế theo đúng sơ đồ nguồn.

10. Lưu ý riêng khi tăng áp cho máy giặt

Máy giặt cửa ngang, cửa trên và máy giặt có hai đầu nóng/lạnh có thể có yêu cầu khác nhau. Một số model chỉ nhận nước lạnh rồi tự gia nhiệt; một số model có hai van. Không đấu nước nóng vào đầu lạnh nếu tài liệu không cho phép, vì nhiệt độ có thể làm hỏng van, ống hoặc ảnh hưởng chương trình giặt.

10.1. Kiểm tra từ ngoài vào trong

1. Mở hết van góc và kiểm tra tay van có bị trượt.
2. Quan sát ống mềm: không gập, không bị ép sau máy, không quá dài.
3. Khóa nước, xả áp rồi làm sạch lưới lọc theo hướng dẫn hãng.
4. Đo Q tại van cấp và so với yêu cầu của model.
5. Nếu nước tại van mạnh nhưng máy vẫn nạp chậm, kiểm tra van điện từ và mã lỗi bằng dịch vụ kỹ thuật.

10.2. Đừng chọn bơm theo dung tích lồng giặt

Máy 12 kg không đồng nghĩa cần bơm lớn gấp đôi máy 6 kg. Khối lượng giặt là khả năng chứa đồ, không phải lưu lượng van nạp. Hãy dùng dữ liệu cấp nước của đúng model hoặc đo lưu lượng tức thời ở điều kiện cho phép.

10.3. Hạn chế đóng ngắt bơm theo từng nhịp nạp

Một van nạp có thể mở, đóng và mở lại nhiều lần. Nếu hệ dùng rơ-le áp với bình quá nhỏ hoặc mất áp nạp, bơm có thể khởi động liên tục. Bình tích áp đúng dung tích giúp cấp một lượng nước nhỏ và giảm số lần khởi động. Bơm biến tần có thể duy trì áp êm hơn khi tải thay đổi, nhưng vẫn cần thể tích đệm tối thiểu theo hướng dẫn của nhà sản xuất.

10.4. Bảo vệ rò nước

Áp cao hơn làm tăng hậu quả nếu ống cấp tuột hoặc nứt. Dùng ống đúng chuẩn, không tái sử dụng gioăng hỏng, siết theo hướng dẫn và bố trí khóa nước dễ tiếp cận. Cảm biến rò cùng van ngắt tự động là một lớp bảo vệ hữu ích cho máy đặt trong căn hộ hoặc tầng trên.

11. Lưu ý riêng khi tăng áp cho máy rửa bát

Máy rửa bát thường được lắp trong khoang tủ, nơi khó quan sát rò nước. Đường cấp có thể đi qua bộ chống rò tích hợp, van điện từ và lưới lọc. Mỗi phần đều làm giảm áp khi nước chảy, đặc biệt nếu ống bị cuộn chặt hoặc kẹp sau tủ.

11.1. Nước lạnh hay nước nóng?

Không có quy tắc chung cho mọi máy. Nhiều model được thiết kế nhận nước lạnh và tự gia nhiệt; một số cho phép nước ấm trong giới hạn nhất định. Hãy theo đúng hướng dẫn lắp đặt. Đấu nhầm nước quá nóng có thể ảnh hưởng hiệu quả chương trình, vật liệu, bộ làm mềm hoặc bảo hành.

11.2. Vị trí van và ống cấp

Van khóa nên ở khoang bên cạnh, có thể thao tác mà không kéo máy ra. Không đặt mối nối dễ rò ở vị trí không thể kiểm tra. Ống cấp không đi chung theo cách bị nhiệt từ lò nướng hoặc cạnh sắc làm hư hại. Nếu máy có cụm chống rò kích thước lớn ở đầu ống, cần đủ khoảng trống và đúng hướng lắp.

11.3. Áp đủ nhưng vẫn báo lỗi

Nếu áp động tại van nằm trong dải hãng mà máy vẫn không nạp, nguyên nhân có thể thuộc van đầu vào, cảm biến mức, bộ chống rò đã kích hoạt hoặc lỗi điều khiển. Không tăng setpoint vượt giới hạn để ép nước vào. Việc đó chỉ làm tăng tải lên ống và mối nối.

11.4. Tương tác với máy giặt

Hai máy thường đặt gần nhau nên dễ bị đấu chung vào một nhánh nhỏ. Khi cả hai van điện từ mở, vận tốc trên đoạn chung tăng, tổn thất có thể tăng gần theo bình phương vận tốc trong vùng dòng chảy thông thường. Nếu áp sụt rõ khi chạy cùng lúc, tăng đường kính đoạn chung hoặc đưa từng nhánh về ống góp thường hiệu quả hơn chỉ tăng áp bơm.

12. Nên tăng áp cục bộ hay tăng áp tổng?

Bơm cục bộ chỉ hợp lý khi nó có nguồn nước chắc chắn. Không đặt bơm sau một nhánh quá nhỏ rồi kỳ vọng bơm “kéo” được lưu lượng mà ống phía trước không cung cấp. Áp hút quá thấp có thể gây ồn, cuốn khí, xâm thực hoặc chạy khô. Nếu nguồn từ bồn mái, vị trí bơm nên thấp hơn mực nước tối thiểu và đường hút đủ lớn.

Bơm tổng cần đánh giá toàn bộ mạng. Khi setpoint được nâng, bồn cầu, vòi cũ, ống mềm và thiết bị ở tầng thấp đều nhận áp mới. Có thể phải chia vùng hoặc lắp van giảm áp. Cụm hai bơm không chỉ dành cho lưu lượng lớn; nó còn có giá trị khi công trình cần duy trì cấp nước trong lúc một máy bảo trì, nhưng tổng thể tích, logic luân phiên và tải điện phải được thiết kế đúng.

13. Chọn kiểu điều khiển bơm

13.1. Điều khiển theo dòng chảy hoặc điện tử bật/tắt

Loại này gọn và phù hợp tải nhỏ nếu lưu lượng mở van vượt ngưỡng nhận biết. Cần kiểm tra tình huống van máy rửa bát mở rất nhỏ hoặc đóng nhanh; bơm có thể không khởi động, dừng trễ hoặc lặp chu kỳ nếu điều khiển không phù hợp. “Điện tử” không đồng nghĩa chắc chắn là “biến tần”. Nhiều bơm điện tử vẫn chạy một tốc độ và chỉ tự động bật – tắt.

13.2. Rơ-le áp kết hợp bình tích áp

Hệ có hai ngưỡng: áp khởi động và áp dừng. Bình tích áp cấp nước trong khoảng giữa hai ngưỡng, giúp giảm khởi động do những lần nạp nhỏ. Áp nạp khí phải được kiểm tra khi phía nước đã xả về 0 và đặt theo tài liệu hệ thống. Bình mất khí làm bơm đóng ngắt dày; bình nạp quá cao lại giảm dung tích nước hữu ích.

13.3. Điều khiển biến tần giữ áp

Cảm biến đo áp thực tế và bộ điều khiển thay đổi tốc độ để bám setpoint. Phương án này phù hợp khi tải thay đổi từ một van nạp nhỏ đến nhiều điểm dùng cùng lúc, đồng thời giúp giảm dao động áp. Tuy nhiên, setpoint không thể biến một bơm thiếu Q–H thành bơm đủ công suất. Nếu đường đặc tính không bao phủ điểm yêu cầu, bộ điều khiển sẽ chạy tối đa mà áp vẫn tụt.

13.4. Setpoint đặt ở đâu?

Setpoint là áp tại vị trí cảm biến, không phải áp tại máy xa nhất. Nếu cảm biến ở ngay đầu đẩy, cần cộng tổn thất từ đó đến tải. Công thức kiểm tra:

H_setpoint_tại_cảm_biến
= H_cần_tại_tải + Δz_cảm_biến→tải + h_tổn_thất_cảm_biến→tải

Đặt cảm biến quá gần bơm có thể che khuất sụt áp ở nhánh xa. Với hệ quan trọng, kỹ thuật viên có thể dùng cảm biến xa hoặc chiến lược bù tổn thất, nhưng phải bảo đảm ổn định điều khiển và bảo vệ khi tín hiệu lỗi.

14. Van điện từ, búa nước và vai trò của bình tích áp

Van điện từ của máy giặt và máy rửa bát có thể đóng nhanh. Khối nước đang chuyển động bị hãm đột ngột tạo sóng áp lan trong ống, gây tiếng cộc, rung kẹp, dao động kim đồng hồ và lâu dài làm mỏi mối nối. Áp tĩnh bình thường không loại trừ xung áp tức thời.

Quan hệ Joukowsky lý tưởng cho đóng nhanh:

ΔP = ρ × a × Δv

Trong đó:
ΔP = mức thay đổi áp suất
ρ  = khối lượng riêng của nước
a  = vận tốc truyền sóng trong hệ ống
Δv = mức thay đổi vận tốc dòng

Công thức cho thấy giảm vận tốc và làm chậm quá trình đóng giúp giảm xung. Biện pháp thực tế gồm tăng đường kính đoạn chung, kẹp ống chắc, giữ setpoint vừa đủ, dùng thiết bị chống búa nước đúng vị trí và duy trì bình tích áp theo thiết kế. Một bình đặt quá xa, bị cô lập bởi van một chiều hoặc mất áp khí có thể không hấp thụ được xung tại nhánh máy.

Bình tích áp còn tạo thể tích đệm để bơm không phải khởi động cho mỗi lần van mở rất ngắn. Tuy nhiên, bình không tạo thêm năng lượng; khi lượng nước hữu ích đã xả hết, bơm vẫn phải đạt Q–H yêu cầu. Chọn bình chỉ theo dung tích vỏ là chưa đủ; cần tính thể tích rút được giữa áp bật và áp tắt, tần suất khởi động cho phép và áp nạp.

Trong hệ bình nước nóng kín, giãn nở nhiệt là vấn đề riêng. Có thể cần bình giãn nở nước nóng sinh hoạt ở phía thích hợp. Không nhầm nó với bình tích áp của bơm, dù hình thức bên ngoài có thể giống nhau.

15. Ví dụ 1: gia đình dùng bình nóng lạnh, máy giặt và máy rửa bát

Giả sử một nhà dùng bồn hở. Bơm đặt gần bồn và cấp cho khu phụ trợ cùng tầng. Khảo sát thực tế cho kết quả:

• Nhánh vòi nóng – lạnh cần 8 lít/phút trong giờ sử dụng.
• Máy giặt nạp ở 10 lít/phút.
• Máy rửa bát nạp ở 6 lít/phút.
• Kịch bản thiết kế yêu cầu vòi và một trong hai máy hoạt động, đồng thời chấp nhận một pha ngắn cả hai máy cùng nạp.
• Áp dư tối thiểu mục tiêu tại tải bất lợi theo tài liệu thiết bị được giả định là 1,5 bar cho ví dụ.
• Chênh cao từ đồng hồ nguồn tới tải là 2 m.
• Tổn thất tại Q thiết kế ước tính 4,5 m.
• Áp nguồn động đo được 0,3 bar.

Nếu bảo đảm trường hợp cả ba cùng lấy nước:

Q_thiết_kế = 8 + 10 + 6 = 24 lít/phút
Q_thiết_kế = 24 × 0,06 = 1,44 m³/h

Quy đổi áp:

H_yêu_cầu = 1,5 × 10,2 = 15,3 m
H_nguồn_động = 0,3 × 10,2 = 3,06 m

H_bơm = 15,3 + 2 + 4,5 - 3,06
H_bơm = 18,74 m

Điểm khảo sát là khoảng 1,44 m³/h tại 18,7 m, trước khi thêm biên thiết kế hợp lý. Người chọn bơm phải kiểm tra đường đặc tính tại đúng điểm này, không lấy 1,44 m³/h ở cột áp bằng 0. Sau khi chọn, cần tính áp lớn nhất khi các van đóng để chắc chắn không vượt giới hạn của bình nóng lạnh, máy giặt, máy rửa bát, ống mềm và phụ kiện.

Nếu đo cho thấy trường hợp ba tải đồng thời chỉ kéo dài vài giây nhưng bắt buộc không báo lỗi, bơm và bình vẫn phải vượt qua pha đó. Nếu gia đình có thể lập lịch để hai máy không khởi động cùng lúc, Q thiết kế kinh tế hơn có thể là 18 lít/phút cho vòi cộng máy giặt; nhưng quyết định phải dựa trên thói quen thực tế và mức chấp nhận sụt áp.

16. Ví dụ 2: khu giặt – bếp tải lớn hoặc căn hộ cho thuê

Giả sử một khu dịch vụ có hai máy giặt, hai máy rửa bát nhỏ và một hệ nước nóng. Từ phép đo, mỗi máy giặt nạp 12 lít/phút, mỗi máy rửa bát nạp 6 lít/phút, hệ nóng cần 14 lít/phút. Quản lý vận hành xác định kịch bản cao điểm gồm hai máy giặt, một máy rửa bát và hệ nóng:

Q_thiết_kế = 2 × 12 + 1 × 6 + 14
Q_thiết_kế = 44 lít/phút = 2,64 m³/h

Áp cần tại tải bất lợi được lấy theo thiết bị là 1,8 bar. Chênh cao 6 m, tổn thất ở 2,64 m³/h là 7 m, và áp nguồn động 0,4 bar:

H_yêu_cầu = 1,8 × 10,2 = 18,36 m
H_nguồn_động = 0,4 × 10,2 = 4,08 m

H_bơm = 18,36 + 6 + 7 - 4,08
H_bơm = 27,28 m

Điểm khảo sát là khoảng 2,64 m³/h tại 27,3 m. Tải dao động từ gần 0 đến 2,64 m³/h nên bơm biến tần là một phương án đáng xem xét. Nếu việc dừng cấp nước ảnh hưởng hoạt động, cụm hai bơm chạy luân phiên và ghép tải có thể hợp lý hơn một máy đơn. Hai bơm song song làm tăng khả năng lưu lượng tại cùng cột áp hệ thống; không được cộng đơn giản hai cột áp cực đại.

Trước khi tăng công suất bơm, hãy kiểm tra đoạn ống chung. Nếu vận tốc quá cao, thay ống lớn hơn có thể giảm h_f đáng kể, giảm cột áp yêu cầu, tiếng ồn và xung áp. Đây thường là khoản đầu tư bền vững hơn việc ép một bơm lớn qua tuyến ống nhỏ.

17. Quy trình thi công và chạy thử

1. Khảo sát nguồn: xác nhận bồn/bể, mực nước thấp nhất, khả năng nạp bồn và quy định không hút trực tiếp từ mạng cấp.
2. Lập danh sách tải: ghi mã máy, dải áp, nhiệt độ cấp, lưu lượng hoặc thời gian nạp và vị trí cao độ.
3. Đo hiện trạng: áp tĩnh, áp động, Q một tải và Q nhiều tải tại giờ bất lợi.
4. Kiểm tra tắc nghẽn: van, lọc, ống mềm, đường hút, đầu chia, cặn trong van an toàn và van trộn.
5. Tính Q–H: lập kịch bản đồng thời, cộng cao độ và tổn thất, trừ áp nguồn động.
6. Kiểm tra áp lớn nhất: tính trạng thái đóng van và áp tại điểm thấp nhất.
7. Chọn điều khiển: bật/tắt, rơ-le + bình hoặc biến tần theo dải tải và yêu cầu êm.
8. Chuẩn bị đường ống: ống hút đủ lớn, ống góp, van khóa từng nhánh, điểm xả và đồng hồ.
9. Lắp cơ khí: căn bơm, đỡ ống độc lập, không để ứng suất lên thân máy, bố trí thoát nước.
10. Lắp điện: nối đất, bảo vệ quá tải/rò điện và cấp điện theo tài liệu; khu ẩm phải tuân chuẩn an toàn.
11. Mồi và xả khí: không chạy khô; kiểm tra chiều dòng và rò trước khi vận hành.
12. Chạy từng tải: máy giặt, máy rửa bát, nước nóng – lạnh; ghi áp tại cảm biến và tải.
13. Chạy đồng thời: tái tạo kịch bản thiết kế, theo dõi sụt áp, tiếng ồn và số lần khởi động.
14. Thử đóng nhanh: quan sát xung áp khi van điện từ đóng; bổ sung xử lý búa nước nếu cần.
15. Kiểm tra nhiệt: xác nhận nước nóng ổn định, van an toàn không xả bất thường và áp hai nhánh cân bằng.
16. Bàn giao: đánh dấu van, ghi setpoint, áp nạp bình, lịch vệ sinh lọc và giới hạn vận hành.

Sau vài ngày đầu, nên kiểm tra lại rò tại các đầu nối và đọc nhật ký lỗi của thiết bị. Sau một tháng, vệ sinh lọc nếu nguồn có cặn và so sánh áp động với số liệu bàn giao. Một hệ vận hành ổn định phải giữ được áp trong kịch bản thiết kế mà không làm bơm đóng ngắt liên tục, không phát tiếng cộc mạnh và không khiến van an toàn nước nóng xả bất thường.

18. Tham khảo cấu hình Wilo theo quy mô sử dụng

Trước tiên có thể xem tổng quan máy bơm nước Wilo và danh mục máy bơm nước tăng áp Wilo. Việc chọn model cuối cùng phải dựa vào điểm Q–H đã tính, chất lượng nước, nhiệt độ, độ ồn, nguồn điện và điều kiện lắp đặt; tên nhóm sản phẩm không thay cho kiểm tra đường đặc tính.

18.1. Tải cục bộ nhỏ, nước lạnh sạch

Với một nhánh nhỏ và nhu cầu bật/tắt tự động, có thể khảo sát nhóm máy bơm nước tăng áp điện tử Wilo. Ví dụ tham khảo là Bơm tăng áp điện tử chống giật Wilo Reno-20 hoặc Bơm tăng áp thông minh siêu êm Wilo PUN Pro-600EAH. Cần xác minh ngưỡng kích hoạt có phù hợp lưu lượng van nạp nhỏ hay không và chỉ lắp trên môi chất/nhiệt độ được nhà sản xuất cho phép.

18.2. Hệ cần thể tích đệm và giảm số lần khởi động

Nhóm máy bơm nước tăng áp tự động Wilo có thể phù hợp với cấu hình rơ-le và bình. Một lựa chọn để đối chiếu là Bơm tăng áp tự động bình tích áp Wilo PW 252EA 250W. Hãy kiểm tra dải áp bật/tắt, dung tích rút hữu ích và áp nạp, không chỉ nhìn dung tích bình ghi trên vỏ.

18.3. Muốn giữ áp ổn định khi tải thay đổi

Nhóm máy bơm nước tăng áp biến tần Wilo đáng cân nhắc khi một hệ phải phục vụ từ van nạp nhỏ đến nhiều tải đồng thời. Với tải gia đình, có thể so sánh Bơm tăng áp biến tần siêu êm Wilo HiMulti 1 Mini và Bơm tăng áp biến tần siêu êm Wilo HiMulti 1 2-42. Hai model không mặc nhiên thay thế cho nhau; cần đặt đường Q–H, giới hạn hút và setpoint lên cùng bài toán.

18.4. Tải lớn, khu giặt – bếp hoặc công trình cần dự phòng

Với Q–H cao hơn, có thể khảo sát Bơm tăng áp biến tần Wilo PBI-L 403EA đầu inox 1.1 kW. Khi cần vận hành luân phiên, ghép tải hoặc dự phòng, tham khảo danh mục cụm bơm nước tăng áp biến tần Wilo PBI-LD và model Bơm đôi tăng áp biến tần Wilo PBI-LD 403EA đầu inox 1.1 kW x 2. Ký hiệu 1.1 kW x 2 nghĩa là hai bơm, mỗi bơm 1.1 kW; không phải một động cơ 2.2 kW.

Dù chọn loại nào, hãy yêu cầu bản đường đặc tính, sơ đồ điện, giới hạn nhiệt độ chất lỏng, yêu cầu bảo vệ cạn và hướng dẫn bố trí cảm biến. Bơm phải được kiểm tra ở Q thiết kế, H thiết kế, trạng thái lưu lượng nhỏ và trạng thái đóng van.

19. Mười hai lỗi thường gặp khi tăng áp cho thiết bị gia dụng

1. Chỉ nhìn công suất watt: công suất điện không cho biết bơm đạt bao nhiêu Q tại H cần thiết.
2. Cộng Q cực đại và H cực đại: hai giá trị này thường nằm ở hai đầu khác nhau của đường đặc tính.
3. Dùng áp tĩnh để kết luận: khi van mở, áp có thể tụt sâu do ống hoặc lọc.
4. Chọn theo lít mỗi chu trình: bơm phải đáp ứng lưu lượng tức thời trong pha nạp.
5. Tăng riêng nhánh lạnh sau điểm chia: gây lệch áp với nước nóng tại van trộn.
6. Lắp bơm nước lạnh lên đường nóng: có thể vượt giới hạn nhiệt độ của vật liệu và phớt.
7. Bỏ van an toàn/van một chiều: làm sai cấu hình bảo vệ của bình nước nóng.
8. Dùng ống góp quá nhỏ: hai máy cùng nạp khiến áp tụt dù bơm có cột áp cao.
9. Đặt setpoint quá cao: tăng tiếng ồn, rò, búa nước và tải lên ống mềm.
10. Không vệ sinh lọc: bơm cố bù cho một nút nghẹt cục bộ và chạy tốn điện.
11. Bỏ qua bình tích áp: hệ bật/tắt có thể khởi động quá dày với các nhịp nạp nhỏ.
12. Không thử kịch bản đồng thời: hệ chạy tốt khi nghiệm thu từng máy nhưng lỗi đúng giờ cao điểm.

Một lỗi nữa là đặt bơm quá gần phòng ngủ hoặc tủ bếp mà không xử lý rung. Tiếng bơm có thể không lớn ngoài không khí nhưng truyền qua ống và sàn thành tiếng ù. Bệ chắc, đoạn nối hợp lý, kẹp ống và vận hành trong vùng hiệu quả đều góp phần giảm ồn.

20. Câu hỏi thường gặp

Có thể dùng một bơm cho cả bình nóng lạnh, máy giặt và máy rửa bát không?

Có, nếu ba nhánh cùng lấy từ một nguồn phù hợp và bơm được chọn theo Q–H của tình huống đồng thời. Bơm nên cấp đường lạnh chung trước bộ chia. Phải kiểm tra áp tối đa của từng thiết bị và bảo đảm nước nóng – lạnh cân bằng.

Nên lắp ba bơm nhỏ, mỗi máy một bơm, hay một bơm chung?

Một bơm chung thường đơn giản hơn về điều khiển và giúp áp nền nhất quán. Ba bơm cục bộ chỉ hợp lý khi các nhánh độc lập, vị trí xa nhau hoặc yêu cầu vận hành khác biệt. Nhiều bơm nhỏ có thể tương tác, gây dao động và khó bảo trì nếu dùng chung mạng.

Máy giặt báo lỗi cấp nước có chắc là do áp yếu không?

Không. Van khóa, lưới lọc, ống gập, van điện từ, cảm biến mức hoặc nguồn nước bị ngắt đều có thể gây lỗi. Đo áp động và Q tại van cấp trước khi quyết định lắp bơm.

Máy rửa bát có cần cấp nước nóng không?

Tùy model. Nhiều máy nhận nước lạnh và tự gia nhiệt; một số cho phép nước ấm trong giới hạn ghi trong hướng dẫn. Không tự chuyển sang nước nóng nếu tài liệu không cho phép.

Áp càng cao thì máy nạp càng nhanh có tốt không?

Không. Trên một mức nào đó, thiết bị vẫn điều khiển lượng nước bằng van/cảm biến, còn áp cao chỉ làm tăng tải cơ học và xung khi đóng van. Luôn giữ áp trong dải nhà sản xuất và chỉ đặt vừa đủ cho điểm bất lợi.

Bình tích áp có làm nước mạnh hơn không?

Bình tích áp cung cấp một thể tích đệm và giúp giảm số lần khởi động, nhưng không thay thế cột áp và lưu lượng của bơm. Khi bình xả hết phần nước hữu ích, năng lực hệ do bơm và đường ống quyết định.

Bơm biến tần có loại bỏ hoàn toàn búa nước không?

Không. Tăng/giảm tốc êm giúp giảm một số biến động do bơm, nhưng van điện từ tại máy vẫn có thể đóng rất nhanh. Đường kính ống, vận tốc, kẹp ống, setpoint và thiết bị chống xung tại nhánh vẫn phải được kiểm tra.

Có nên đấu bơm hút thẳng từ đường nước thành phố?

Chỉ khi quy định địa phương và đơn vị cấp nước cho phép. Nhiều hệ yêu cầu bể trung gian để tránh tạo áp âm, ảnh hưởng hàng xóm hoặc nguy cơ nhiễm bẩn. Phương án an toàn thường là nguồn cấp vào bể rồi bơm từ bể.

Làm sao biết ống quá nhỏ?

Đo áp tại đầu và cuối đoạn ống khi một tải rồi nhiều tải hoạt động. Nếu sụt áp tăng mạnh theo Q, tính vận tốc và tổn thất bằng đường kính trong thực. Thay đoạn chung lớn hơn thường hiệu quả hơn nâng setpoint.

Khi nào cần kỹ thuật viên?

Khi có rò điện, mùi khét, bơm chạy khô, rung tăng nhanh, van an toàn xả liên tục, áp vượt giới hạn, nước nóng dao động nguy hiểm hoặc cần thay đổi hệ bình chịu áp. Các công việc điện, bình nóng, van an toàn và kiểm tra áp phải do người có chuyên môn thực hiện.

Kết luận

Tăng áp cho dàn nóng lạnh, máy giặt và máy rửa bát hiệu quả bắt đầu từ phép đo chứ không bắt đầu từ số watt của bơm. Hãy xác định áp động tại van cấp, lưu lượng tức thời trong pha nạp, kịch bản sử dụng đồng thời, chênh cao và tổn thất. Sau đó chọn bơm theo giao điểm Q–H và kiểm tra cả áp lớn nhất khi các van đóng.

Về bố trí, một tuyến tăng áp nước lạnh chung trước ống góp thường giúp hệ rõ ràng và cân bằng hơn: một nhánh vào thiết bị gia nhiệt, một nhánh lạnh tới van trộn, các nhánh riêng cho máy giặt và máy rửa bát. Van khóa, lọc, đồng hồ, cảm biến, bình tích áp và thiết bị chống búa nước phải được đặt theo chức năng, không lắp cho đủ hình thức.

Cuối cùng, dải áp của đúng model thiết bị luôn có quyền ưu tiên. Giữ áp “vừa đủ và ổn định” tốt hơn nhiều so với “càng mạnh càng tốt”: máy nạp đúng thời gian, nước nóng ít dao động, bơm ít khởi động, ống ít rung và hệ thống bền hơn.

Tài liệu tham khảo kỹ thuật

• Wilo: nguyên lý và các thông số cần xét khi thiết kế hệ tăng áp.
• Wilo: đường cong hệ thống, cột áp tĩnh và tổn thất ma sát.
• Electrolux: ví dụ trang thông số máy giặt công bố dải áp nước và loại nguồn cấp.
• Bosch: ví dụ trang máy rửa bát có tài liệu hướng dẫn lắp đặt theo model.

Lưu ý: thông số của các sản phẩm tham khảo có thể thay đổi theo thị trường và phiên bản. Luôn dùng catalog, hướng dẫn lắp đặt và đường đặc tính đi kèm đúng mã hàng tại thời điểm thi công.
