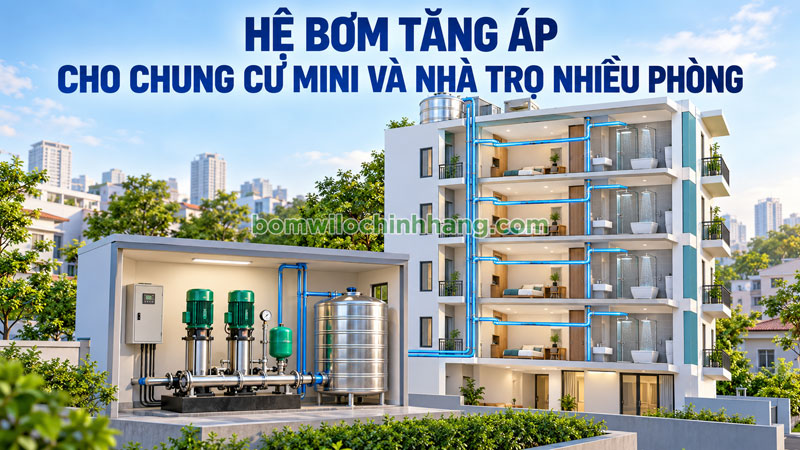

Hệ bơm tăng áp cho chung cư mini và nhà trọ nhiều phòng

1. Vì sao nhà trọ nhiều phòng thường yếu nước vào giờ cao điểm?

Trong một gia đình, việc dùng nước thường có thể điều chỉnh theo thói quen. Trong nhà trọ hoặc chung cư mini, mỗi phòng hoạt động độc lập. Người thuê có thể cùng mở vòi sen, xả bồn cầu, giặt quần áo và rửa bát trong khoảng thời gian ngắn. Nhu cầu tăng nhanh nhưng đường ống, nguồn cấp và bơm không tự có thêm khả năng vận chuyển nước.

Khi lưu lượng tăng, tổn thất áp trong ống cũng tăng. Các đoạn ống nhỏ, co nối, van chưa mở hết, bộ lọc và đồng hồ phòng đều góp phần tạo sức cản. Phòng ở xa hoặc trên tầng cao thường chịu ảnh hưởng trước vì đã phải dành một phần áp lực để thắng chênh cao. Hiện tượng vòi sen đang mạnh rồi yếu đi khi phòng khác mở nước là dấu hiệu cần kiểm tra khả năng cấp đồng thời.

Không phải mọi trường hợp đều do thiếu bơm. Có công trình bồn mái cạn vào buổi tối; có công trình bơm đủ nhưng đường hút lọt khí; có nhà chỉ một phòng yếu do lưới lọc ở vòi bị nghẹt. Trước khi nâng cấp, hãy xác định vấn đề nằm ở nguồn, mạng phân phối, điều khiển hay thiết bị cuối tuyến.

2. Phân biệt lưu lượng, áp lực và lượng nước dự trữ

Lưu lượng là lượng nước đi qua hệ thống trong một khoảng thời gian, thường tính bằng lít/phút hoặc mét khối/giờ. Áp lực cho biết khả năng đẩy nước đến thiết bị và vượt qua sức cản. Dung tích dự trữ là lượng nước có thể lấy từ bể khi nguồn cấp không theo kịp nhu cầu. Ba đại lượng liên quan nhưng không thể thay thế cho nhau.

Bể lớn không tự làm tăng áp ở vòi nếu cao độ không thay đổi. Bơm có cột áp cao không đảm bảo đủ lưu lượng cho nhiều vòi cùng mở. Bình tích áp giúp ổn định hoạt động và cung cấp một lượng nước hữu dụng giữa các ngưỡng điều khiển, nhưng không thay thế bể dự trữ cho hàng chục phòng.

Chủ nhà cần trả lời riêng ba câu hỏi: giờ cao điểm cần bao nhiêu nước mỗi phút; phòng bất lợi nhất cần bao nhiêu áp khi đang sử dụng; và công trình cần duy trì cấp nước bao lâu khi đầu vào yếu hoặc tạm ngừng. Chọn máy trước khi có ba câu trả lời này thường dẫn đến mua thiếu hoặc mua quá lớn.

3. Khảo sát những gì trước khi chọn hệ tăng áp?

Danh sách phòng chỉ là điểm bắt đầu. Cần biết số người ở thực tế, số phòng đang khai thác, kế hoạch tăng người thuê và loại thiết bị trong từng phòng. Phòng có sen cây lưu lượng lớn khác phòng có vòi sen tiết kiệm nước. Khu giặt chung với nhiều máy lấy nước đồng thời cũng khác mỗi phòng giặt vào thời gian rải rác.

• Ghi số tầng, cao độ bể, vị trí đặt bơm và cao độ thiết bị cao nhất.
• Liệt kê vòi sen, lavabo, chậu rửa, bồn cầu, máy giặt và các điểm vệ sinh chung.
• Đo đường kính trong của ống chính và nhánh; không suy từ tên thương mại của ống.
• Ghi chiều dài tuyến bất lợi, số co, van, đồng hồ và bộ lọc.
• Đo áp tĩnh và áp động ở đầu nguồn, gần bơm và phòng cuối tuyến.
• Đo lưu lượng nguồn vào bể vào thời gian nguồn yếu và thời gian bình thường.
• Kiểm tra điện cấp, không gian bảo dưỡng, khả năng thoát nước và khoảng cách đến phòng ngủ.
• Xác định thời gian mất nước có thể chấp nhận và mức phục vụ cần giữ khi một máy dừng.

Áp tĩnh là áp khi không có dòng nước sử dụng đáng kể. Áp động là áp khi nước đang chảy theo một kịch bản xác định. Một kết quả đo “3 bar” không có nhiều ý nghĩa nếu không biết lúc đó mở bao nhiêu vòi, bơm đang ở tốc độ nào và bể còn bao nhiêu nước.

Nên ghi ít nhất hai kịch bản: chỉ một phòng sử dụng và nhóm phòng sử dụng gần giờ cao điểm. Với công trình đang hoạt động, phối hợp lịch thử với người thuê để tránh làm gián đoạn sinh hoạt. Nếu hệ thống có đồng hồ tổng và nhật ký bộ điều khiển, dữ liệu thực tế giúp điều chỉnh giả định chính xác hơn.

4. Tính lưu lượng theo thiết bị sử dụng đồng thời

Không nên lấy tổng lưu lượng của tất cả vòi trong nhà làm nhu cầu vận hành thông thường, nhưng cũng không nên chia nhu cầu nước cả ngày cho 24 giờ để chọn bơm. Giá trị trung bình ngày phù hợp cho bài toán tiêu thụ và dự trữ; bơm cần được kiểm tra tại nhu cầu tức thời có khả năng xảy ra.

Một cách tính sơ bộ là lập kịch bản thiết bị mở cùng lúc, đo hoặc lấy lưu lượng thiết kế của từng loại rồi cộng lại. Với công trình cần hồ sơ thiết kế, kỹ sư có thể sử dụng phương pháp xác suất hoặc đơn vị thiết bị phù hợp với tiêu chuẩn áp dụng. Hệ số đồng thời phải có căn cứ; không có một tỷ lệ duy nhất đúng cho mọi nhà trọ.

Q_thiet_ke = tổng(n_i × q_i)
Q_m3_h = Q_lit_phut × 0,06

n_i: số thiết bị loại i hoạt động đồng thời
q_i: lưu lượng của một thiết bị ở điều kiện thiết kế

Nếu bơm nước lạnh chung cấp cả nước lạnh trực tiếp và đầu vào bình nước nóng, lưu lượng tại vòi sen hòa trộn đã bao gồm hai phần đó. Không cộng thêm toàn bộ lưu lượng nước nóng một lần nữa cho cùng vòi sen. Ngược lại, nếu có khu giặt hoặc điểm vệ sinh dùng độc lập trong giờ tắm, phải đưa nhu cầu này vào kịch bản.

Có thể đo lưu lượng bằng bình hoặc xô có dung tích biết trước. Đo trong khoảng thời gian đủ dài, lặp lại để giảm sai số, đồng thời ghi điều kiện áp và số vòi mở. Đừng dùng lưu lượng đo ở trạng thái nước yếu làm nhu cầu mong muốn: một vòi chỉ chảy 3 lít/phút vì thiếu áp không có nghĩa người sử dụng chỉ cần mức đó.

Q_lit_phut = 60 × V_lit / t_giay
Ví dụ: thu được 10 lít trong 75 giây
Q = 60 × 10 / 75 = 8 lít/phút

5. Tính cột áp đến phòng bất lợi nhất

Cột áp bơm cần xác định từ điểm nguồn đến điểm dùng nước, với cùng hệ quy chiếu. Khi lấy nước từ bể hở, có thể tính sơ bộ từ mặt nước thấp nhất được phép vận hành đến thiết bị bất lợi. Cần cộng chênh cao, áp dư tại thiết bị và tổn thất trên toàn tuyến liên quan.

H_bom ≈ Δz + H_ap_du + H_ton_that - H_nguon
H_ap_du ≈ 10,2 × p_bar

H: mét cột nước
Δz: chênh cao theo điểm quy chiếu đã chọn
H_nguon: phần cột áp sẵn có, không cộng/trừ lặp

Với nguồn có áp, cần dùng áp đầu vào trong điều kiện động tương ứng với lưu lượng thiết kế. Áp ban đêm khi ít người dùng không đại diện cho áp đầu vào buổi sáng. Nếu dùng số đo ngay tại cửa hút, phải xây dựng phương trình từ vị trí đo đó; không vừa lấy áp cửa hút vừa cộng lại phần cao độ của bể đã được phản ánh trong số đo.

Tổn thất phải bao gồm ống, co, van, bộ lọc, đồng hồ tổng và đồng hồ phòng nằm trên tuyến. Cần đặc biệt lưu ý những thiết bị có tổn thất thay đổi theo lưu lượng hoặc mức bẩn. Cột áp dự phòng nên dựa trên các bất định có thật, không cộng tùy ý một tỷ lệ lớn rồi coi đó là giải pháp cho mọi sai số.

v = 4Q / (πD²)
h_f = f × (L/D) × v²/(2g)
h_cuc_bo = tổng(K × v²/(2g))

Q tính bằng m³/s; D, L tính bằng m
g ≈ 9,81 m/s²; f và K theo điều kiện thực tế

Trong công thức Darcy–Weisbach, đường kính là đường kính trong. Hai ống cùng ghi D32 nhưng khác vật liệu và chiều dày có thể có tiết diện trong khác nhau. Tăng đường kính đoạn ống chung thường giúp giảm tổn thất đáng kể; tăng công suất bơm để ép qua ống quá nhỏ có thể làm tiếng ồn, vận tốc và xung áp tăng.

6. Ví dụ sơ bộ cho nhà 12 phòng, ba tầng

Giả sử một nhà 12 phòng có kịch bản cao điểm gồm năm vòi sen, ba vòi rửa và một máy giặt đang lấy nước. Lưu lượng giả định lần lượt là 8, 4 và 10 lít/phút. Đây là kịch bản minh họa, không phải bảng định mức áp dụng cho mọi nhà 12 phòng.

Q = 5 × 8 + 3 × 4 + 1 × 10
Q = 62 lít/phút = 3,72 m³/h

Δz = 9 m
Áp dư yêu cầu giả định = 1,5 bar ≈ 15,3 m
Tổn thất toàn tuyến tại Q thiết kế = 7 m
Nguồn: bể hở, tính từ mặt nước thấp nhất

H_bom ≈ 9 + 15,3 + 7 = 31,3 m

Bước tiếp theo là tìm bơm có khả năng cung cấp khoảng 3,72 m³/h tại 31,3 m cột áp, rồi kiểm tra vùng vận hành, giới hạn tốc độ, khả năng hút và các kịch bản ít nước. Không lấy lưu lượng cực đại và cột áp cực đại trên nhãn ghép lại thành một điểm. Hai giá trị cực đại thường xuất hiện ở hai điều kiện khác nhau trên đường đặc tính.

Nếu chủ nhà cần tiếp tục cấp đầy đủ khi một máy bảo dưỡng, cấu hình dự phòng phải được kiểm tra cho riêng từng máy tại điểm này. Nếu chấp nhận giảm dịch vụ khi có sự cố, có thể thiết kế mức phục vụ thấp hơn và ghi rõ. Việc này ảnh hưởng đến chọn máy, giá đầu tư và cách thông báo khi vận hành.

7. Ví dụ sơ bộ cho nhà 24 phòng, năm tầng

Giả sử kịch bản cao điểm là mười vòi sen, bốn vòi rửa và hai máy giặt lấy nước. Mức lưu lượng minh họa vẫn là 8, 4 và 10 lít/phút. Tuyến bất lợi cao hơn mặt nước bể 18 m; áp dư yêu cầu giả định 1,8 bar; tổn thất tính được ở lưu lượng thiết kế là 10 m.

Q = 10 × 8 + 4 × 4 + 2 × 10
Q = 116 lít/phút = 6,96 m³/h

H_bom ≈ 18 + 1,8 × 10,2 + 10
H_bom ≈ 46,36 m

Có thể xem xét hai bơm chia tải, nhưng không tự động kết luận mỗi máy chỉ cần 3,48 m³/h tại bất kỳ cột áp nào. Đường đặc tính của từng máy và đường hệ thống quyết định điểm vận hành thực. Khi một máy dừng, máy còn lại cần được kiểm tra lại theo nhu cầu phục vụ đã cam kết.

Cột áp 46,36 m trong bài tính cũng không đồng nghĩa phải nhập một giá trị áp tương đương trực tiếp vào mọi bộ điều khiển. Áp cài đặt phụ thuộc vị trí cảm biến, áp đầu vào và cách hệ thống điều khiển. Cần tính từ vị trí cảm biến đến phòng bất lợi, sau đó kiểm tra bằng phép đo khi chạy thử.

Hai công trình cùng 24 phòng có thể cần cấu hình khác nhau nếu một nơi có sen cây lưu lượng lớn, khu giặt tập trung và ống dài, còn nơi kia dùng thiết bị tiết kiệm nước và ống ngắn. Số phòng giúp mô tả quy mô; điểm Q–H mới là cơ sở kỹ thuật để đối chiếu năng lực bơm.

8. Chọn một bơm, hai bơm chia tải hay một chạy một dự phòng?

Bơm song song chủ yếu bổ sung lưu lượng tại cùng cột áp. Không cộng cột áp của hai bơm như cách ghép nối tiếp. Tổng lưu lượng thực tế còn phụ thuộc sức cản của mạng; hai bơm không đảm bảo gấp đôi lưu lượng đang đo khi chạy một bơm.

Luân phiên giúp phân bổ thời gian chạy và tạo cơ hội phát hiện máy ít hoạt động bị lỗi. Nhưng luân phiên không tự tạo ra dự phòng đủ tải. Nếu cả hai máy đều cần thiết để đạt giờ cao điểm, một máy hỏng có thể khiến công trình phải giảm số điểm sử dụng đồng thời.

Cũng cần nhìn các điểm hỏng chung. Hai máy dùng chung bể cạn, đường hút nghẹt, nguồn điện mất hoặc cảm biến lỗi vẫn có thể cùng ngừng cấp nước. Cấu hình dự phòng phải bao gồm khả năng cô lập sửa chữa, cảnh báo và phương án vận hành; số lượng bơm chỉ là một phần.

9. Biến tần có phù hợp với nhà nhiều phòng không?

Nhu cầu nhà cho thuê biến đổi lớn giữa giờ tắm và ban đêm. Điều khiển biến tần có thể thay đổi tốc độ để giữ áp mục tiêu trong giới hạn thiết kế, đồng thời phối hợp đưa thêm máy vào khi tải tăng. Khả năng giữ áp vẫn phụ thuộc nguồn và năng lực Q–H; biến tần không tạo thêm nước khi bể đã cạn.

Ở tải rất nhỏ, cần xem chế độ ngủ, lưu lượng tối thiểu, bình tích áp và logic khởi động lại. Một hệ cài đặt không phù hợp có thể chạy lâu để bù rò rỉ rất nhỏ hoặc đóng–ngắt liên tục. Không nên chỉ đánh giá hệ thống qua vài phút thử với nhiều vòi đang mở.

Bơm tự động điện tử không mặc nhiên là bơm biến tần. Một bộ điều khiển điện tử có thể chỉ phát hiện dòng chảy và bật/tắt động cơ tốc độ cố định. Khi so sánh, hãy đọc nguyên lý điều khiển, dải áp đặt, chế độ bảo vệ và giới hạn vận hành của đúng model.

Điện năng tiết kiệm phụ thuộc tỷ lệ tải, thời gian chạy, cột áp tĩnh và hiệu suất tổng. Không áp dụng máy móc quan hệ công suất theo lập phương tốc độ để cam kết mức tiết kiệm cho toàn bộ mạng cấp nước có chênh cao. Để đánh giá kinh tế, nên dùng dữ liệu tải và thông số hiệu suất tại các điểm vận hành.

10. Chia vùng áp để tầng trên đủ nước và tầng dưới không quá áp

Khi đặt cụm bơm gần mặt đất, áp cần cho tầng trên có thể làm tầng thấp chịu áp lớn hơn nhu cầu. Trạng thái ít hoặc không dùng nước đặc biệt cần kiểm tra vì tổn thất ma sát giảm mạnh. Không dùng áp động ở giờ cao điểm để suy ra áp lớn nhất mà vòi, bình nước nóng hoặc ống sẽ chịu.

Ví dụ, nếu cảm biến gần tầng trệt giữ 4,2 bar, điểm sử dụng cao hơn cảm biến 18 m sẽ có áp tĩnh xấp xỉ 2,44 bar khi bỏ qua các hiệu ứng khác. Điểm chỉ cao hơn 3 m sẽ có khoảng 3,91 bar. Những giá trị này chỉ minh họa ảnh hưởng cao độ, không phải khuyến nghị cài đặt hay kết luận thiết bị cụ thể chịu được áp đó.

p_tinh_tai_diem ≈ p_cam_bien - Δz/10,2
Điểm cao hơn 18 m: 4,2 - 18/10,2 ≈ 2,44 bar
Điểm cao hơn 3 m: 4,2 - 3/10,2 ≈ 3,91 bar

Tùy khảo sát, có thể dùng van giảm áp cho vùng thấp, tách vùng cấp hoặc tăng áp riêng nhóm tầng trên. Van giảm áp chỉ giảm áp; nó không giúp một vùng đang thiếu áp trở nên đủ nước. Việc tách vùng cần có sơ đồ rõ để tránh nối chéo gây cấp ngược và làm sai điều kiện điều khiển.

Áp cho phép phải đối chiếu cả ống, phụ kiện, đồng hồ, vòi và thiết bị nước nóng. Kiểm tra thêm xung áp khi đóng van nhanh hoặc dừng bơm. Nếu áp tăng đột ngột kèm tiếng cộc, phải tìm nguyên nhân búa nước và đặc tính van một chiều, không chỉ hạ áp cài đặt rồi kết thúc kiểm tra.

11. Bể dự trữ và nguồn vào quyết định tính liên tục

Bơm hút từ bể hở có điều kiện đầu vào ổn định hơn khi bể được thiết kế phù hợp, nhưng phải có đủ dung tích hữu dụng. Dung tích hữu dụng là phần giữa mức nước vận hành trên và mức ngắt thấp, sau khi xét các phần không được sử dụng. Nó không luôn bằng dung tích ghi trên bồn.

Một phép tính sơ bộ cho giai đoạn nguồn không theo kịp nhu cầu là tích phân phần chênh lệch lưu lượng. Nếu xem lưu lượng ổn định trong một khoảng ngắn, có thể tính đơn giản như sau:

V_thieu = (Q_dung - Q_vao) × t

Ví dụ: Q_dung = 6,96 m³/h; Q_vao = 2,4 m³/h
t = 0,5 giờ
V_thieu = (6,96 - 2,4) × 0,5 = 2,28 m³

Con số 2,28 m³ là lượng hụt của kịch bản nửa giờ, chưa phải dung tích bể đề xuất cuối cùng. Cần xét mức nước ban đầu, các giai đoạn tiếp theo, thời gian nguồn ngừng, thời gian hồi bể và mức dự trữ phục vụ mong muốn. Nếu nguồn chỉ đủ một phần nhu cầu cả ngày, tăng bể chỉ trì hoãn việc thiếu nước.

Bể nên có nắp kín, vật liệu phù hợp nước sinh hoạt, đường tràn và khả năng vệ sinh. Dung tích quá lớn trong giai đoạn ít người thuê có thể làm nước lưu lâu; cần quản lý sự thay đổi công suất khai thác. Hệ sinh hoạt và hệ phòng cháy phải theo thiết kế riêng, không tự lấy phần dự trữ dành cho mục đích khác để bù thiếu nước thuê phòng.

12. Bố trí đường hút, đường đẩy và đồng hồ từng phòng

Nếu điều kiện cho phép, bố trí bơm với đầu hút được cấp ngập từ bể giúp giảm khó khăn mồi và nguy cơ hút khí. Đường hút cần ngắn, kín, đủ tiết diện và tránh tạo túi khí. Khi phải hút nâng từ bể ngầm, phải kiểm tra khả năng của đúng model, mực nước thấp nhất và điều kiện NPSH; tên “bơm tăng áp” không đảm bảo mọi máy đều tự hút được.

Đường đẩy chung phải tính theo tổng lưu lượng đồng thời của vùng mà nó phục vụ. Nhánh phòng tính theo nhu cầu trong phòng và chiều dài thực. Không dùng một đường kính nhỏ xuyên suốt chỉ vì đầu nối của một thiết bị có kích thước đó. Khi sửa nhà đang khai thác, cần tìm nút thắt chung trước khi thay từng nhánh.

Mỗi phòng nên có van cô lập và điểm đo đếm bố trí dễ tiếp cận theo phương án quản lý. Đồng hồ cần phù hợp dải lưu lượng và điều kiện lắp đặt của nhà sản xuất. Đồng hồ quá nhỏ tạo tổn thất khi nhiều thiết bị trong phòng cùng mở; đồng hồ quá lớn có thể không phù hợp yêu cầu đo ở lưu lượng nhỏ.

Với cụm nhiều máy, cần van cô lập để bảo dưỡng từng máy và van một chiều để hạn chế dòng ngược qua máy không chạy. Lựa chọn và vị trí van phải theo thiết kế cụm, tránh lắp thêm nhiều van không cần thiết làm tăng tổn thất. Bố trí điểm xả, đồng hồ áp và khoảng trống tháo máy để người bảo trì có thể làm việc thực tế.

Nếu có đường cấp dự phòng hoặc bypass, phải xét chất lượng nước, chống dòng ngược và nguồn áp sẵn có. Một bypass từ bể ngầm không tự cấp lên các tầng khi bơm dừng. Một bypass bồn mái có thể duy trì nước ở áp thấp nhưng cần được kiểm tra để không tạo vòng cấp ngược giữa các vùng.

13. Phối hợp với bình nước nóng và bình tích áp

Thông thường, việc tăng áp nguồn lạnh chung trước khi chia đến vòi lạnh và đầu vào thiết bị nước nóng giúp giảm chênh lệch giữa hai nhánh. Tuy nhiên, phải kiểm tra sơ đồ thiết bị nước nóng, giới hạn áp và yêu cầu an toàn của hãng. Không ép áp vào bình kiểu hở hoặc thiết bị không được thiết kế cho cấp nước có áp.

Hệ tuần hoàn nước nóng giải quyết thời gian chờ nước nóng và tổn thất nhiệt; nó không thay thế chức năng của cụm tăng áp cấp nước. Khi có van một chiều hoặc van giảm áp làm vùng nước nóng kín, hiện tượng giãn nở nhiệt cần được xử lý bằng thiết bị phù hợp theo thiết kế. Không tự khóa hoặc bịt van an toàn để ngừng rò nước.

Bình tích áp giúp giảm dao động và phục vụ một phần nhu cầu nhỏ. Lượng nước hữu dụng phụ thuộc thể tích bình, áp nạp khí và dải áp vận hành. Cỡ bình cần phối hợp với logic điều khiển, không chỉ chọn theo số phòng. Áp nạp khí kiểm tra khi phần nước đã được xả về điều kiện yêu cầu trong hướng dẫn; đo khi hệ còn giữ áp có thể dẫn đến chỉnh sai.

14. Giảm tiếng ồn và tránh ảnh hưởng phòng thuê

Máy ít ồn vẫn có thể truyền rung vào công trình nếu bệ, ống và điểm neo không phù hợp. Ưu tiên phòng kỹ thuật có thông gió và thoát nước, tách khỏi vách phòng ngủ khi bố trí được. Không đặt máy trong hốc kín chật chỉ để giấu tiếng ồn vì nhiệt, ẩm và việc bảo trì cũng cần được giải quyết.

Bệ phải chắc, giá đỡ ống chịu được tải độc lập và không dùng đường ống để kéo ép đầu bơm. Khớp nối và vật liệu giảm rung cần đúng giới hạn áp, nhiệt và cấu hình lắp đặt. Đệm mềm quá mức hoặc thiếu neo có thể làm máy dịch chuyển, còn ống neo sai có thể truyền rung lên nhiều tầng.

Tiếng lạo xạo như sỏi ở phía bơm có thể gợi ý xâm thực hoặc khí; tiếng cộc khi dừng thường cần kiểm tra van và xung áp. Không chỉ bọc cách âm để che triệu chứng. Nếu rung tăng nhanh, rò nước vào phần điện hoặc có mùi khét, dừng thiết bị và để người có chuyên môn kiểm tra trước khi chạy lại.

15. Tham khảo nhóm thiết bị Wilo theo đúng phạm vi

Khi tìm hiểu máy bơm nước Wilo, nên chuẩn bị bảng Q–H, sơ đồ nguồn và yêu cầu dự phòng. Danh mục máy bơm nước tăng áp Wilo có nhiều nhóm cấu hình, nhưng việc cùng nằm trong danh mục không có nghĩa mọi model đều phục vụ được hệ chung nhiều phòng.

Nhóm máy bơm nước tăng áp điện tử Wilo có thể được khảo sát cho nhu cầu cục bộ phù hợp. Ví dụ Wilo Reno-20 là một tên model để tham khảo giải pháp phạm vi nhỏ; không lấy ví dụ này làm chỉ định cấp nước chung cho hàng chục phòng.

Với nhóm máy bơm nước tăng áp tự động Wilo, có thể đối chiếu các cấu hình như Wilo PW 252EA và Wilo PUN Pro-600EAH. Cần đọc đúng kiểu điều khiển và đường đặc tính, không suy rằng tính năng tự động đồng nghĩa luôn giữ một áp không đổi bằng điều chỉnh tốc độ.

Nhóm máy bơm nước tăng áp biến tần Wilo có các model để đối chiếu như Wilo HiMulti 1 2-42 hoặc Wilo PBI-L 403EA. Lựa chọn cuối cùng cần kiểm tra catalog đúng phiên bản, khả năng ở Q–H yêu cầu và tải nhỏ, chứ không dựa vào tên hay số watt.

Với nhu cầu chia tải và luân phiên, có thể tham khảo cụm bơm nước tăng áp biến tần Wilo PBI-LD, chẳng hạn Wilo PBI-LD 403EA. Cấu hình ghi 1,1 kW × 2 thể hiện hai động cơ; không được diễn giải thành một máy 2,2 kW rồi suy ra lưu lượng. Cũng không mặc định cụm hai máy đã đạt dự phòng đầy đủ nếu chưa kiểm tra năng lực còn lại khi một máy ngừng.

16. Quy trình chạy thử và nghiệm thu thực tế

1. Đối chiếu model, đường đặc tính, sơ đồ, chiều van và thông số điện với thiết kế.
2. Kiểm tra vệ sinh bể, mức nước, đường hút kín và điều kiện mồi trước khi khởi động.
3. Kiểm tra nối đất, bảo vệ điện và tín hiệu điều khiển bởi người có chuyên môn.
4. Đặt áp ban đầu theo tính toán từ vị trí cảm biến, không tùy ý đặt tối đa.
5. Thử một điểm dùng, ghi áp, lưu lượng, tiếng ồn và chế độ máy.
6. Thử nhóm thiết bị của kịch bản cao điểm, ưu tiên cả phòng xa và cao nhất.
7. Đo áp động tại phòng bất lợi, không chỉ nhìn đồng hồ ở cụm bơm.
8. Đo áp tĩnh và tải nhỏ tại tầng thấp, đối chiếu giới hạn thiết bị.
9. Thử trình tự thêm máy, luân phiên và ngừng máy theo hướng dẫn bộ điều khiển.
10. Kiểm tra chức năng cảnh báo và bảo vệ bằng phương pháp hãng cho phép; không cố cho bơm chạy khô để thử.
11. Theo dõi sau khi đóng vòi, xác nhận hệ không đóng–ngắt bất thường và không giữ chạy do rò rỉ.
12. Bàn giao thông số, vị trí van, lịch bảo dưỡng và cách xử lý khi hệ báo lỗi.

Nên lập biên bản theo bảng gồm thời gian, mức bể, số điểm sử dụng, áp đầu vào, áp đầu đẩy, áp phòng bất lợi và số máy chạy. Cùng một hệ thống nhưng thử ở mực bể đầy và mực bể thấp có thể cho kết quả khác nhau. Điều kiện thử phải đủ gần điều kiện vận hành đã dùng để tính toán.

17. Quản lý vận hành để giảm khiếu nại và chi phí

Nhật ký đơn giản thường rất hữu ích: số phòng đang ở, điện năng cụm bơm, nước qua đồng hồ tổng, cảnh báo, số lần khởi động và thời gian chạy từng máy. Khi lượng nước tăng bất thường nhưng số người không đổi, cần kiểm tra rò rỉ trước khi kết luận bơm thiếu công suất.

Việc cô lập từng nhánh giúp khoanh vùng, nhưng phải phối hợp với người sử dụng và có lịch phù hợp. Theo dõi đồng hồ khi không có nhu cầu đã xác nhận sẽ hữu ích hơn đóng nước ngẫu nhiên. Đừng tăng áp để che một bộ lọc bẩn: sau khi vệ sinh lọc, áp các thiết bị có thể cao hơn dự kiến.

Lịch bảo dưỡng nên theo hãng và mức sử dụng: vệ sinh lọc, kiểm tra rò rỉ, van một chiều, bình tích áp, tín hiệu cảm biến, bệ và giá đỡ. Máy dự phòng cần được chạy luân phiên hoặc kiểm tra định kỳ theo quy trình. Một máy đứng lâu không được thử có thể không sẵn sàng khi máy chính gặp sự cố.

Khi tăng số người thuê hoặc thay vòi sen lưu lượng lớn, cần xem lại kịch bản đồng thời. Không chỉ mở thêm nhánh vào ống cũ rồi tăng setpoint. Chi phí đầu tư nên tính cả đường ống, bể, điện, chống rung và khả năng tháo sửa, vì các hạng mục này ảnh hưởng trực tiếp đến hiệu quả của máy.

18. Câu hỏi thường gặp

Nhà trọ bao nhiêu phòng thì bắt buộc dùng hai bơm?

Không thể đưa ra ngưỡng kỹ thuật chỉ từ số phòng. Quyết định phụ thuộc nhu cầu đồng thời, cột áp, dải tải và yêu cầu liên tục. Một bơm có thể đủ năng lực nhưng không có dự phòng khi bảo dưỡng; hai bơm nhỏ có thể đủ khi cùng chạy nhưng không đủ lúc mất một máy.

Có nên lắp một bơm riêng cho mỗi phòng?

Tăng áp cục bộ có thể phù hợp với vài nhánh độc lập đã khảo sát, nhưng nhiều bơm cùng lấy từ một ống chung dễ làm điều kiện hút thay đổi và khó quản lý. Trước hết nên xác định nguồn và tuyến chung có đủ lưu lượng hay không. Hệ trung tâm hoặc chia vùng thường cần được so sánh với phương án cục bộ cả về vận hành lẫn bảo trì.

Có bồn mái rồi có cần cụm tăng áp không?

Có thể cần nếu khoảng cao từ mặt nước bồn đến vòi tầng trên quá nhỏ hoặc tổn thất tuyến lớn. Khi đó, khảo sát phương án tăng áp nhóm tầng trên so với toàn nhà. Tầng thấp đã đủ áp không nhất thiết cần nhận thêm cùng mức tăng áp.

Bơm chạy mà tầng trên vẫn yếu thì tăng áp cài đặt được không?

Chỉ nên điều chỉnh sau khi đo. Nếu bơm đã chạy ở giới hạn nhưng lưu lượng và áp chưa đạt, tăng setpoint không làm máy vượt đường đặc tính. Nếu áp tại bơm cao nhưng phòng vẫn yếu, hãy kiểm tra đường ống và thiết bị trên tuyến. Đồng thời kiểm tra áp tầng thấp trước mọi thay đổi.

Bình tích áp lớn có giúp cấp đủ nước giờ cao điểm không?

Bình có thể hỗ trợ trong thời gian ngắn và giảm số lần khởi động, nhưng thể tích nước hữu dụng nhỏ hơn thể tích danh định. Nhu cầu kéo dài phải được đáp ứng bởi nguồn, bể dự trữ và bơm. Không lấy dung tích bình ghi trên tem làm lượng nước dự trữ sinh hoạt.

Cần chuẩn bị gì để được tư vấn chính xác?

Chuẩn bị sơ đồ bể và đường ống, số tầng, số phòng và người ở, thiết bị dùng nước, lưu lượng nguồn, số đo áp tĩnh–động và yêu cầu khi một máy dừng. Nếu chưa có bản vẽ, ảnh vị trí bơm và bảng kích thước tuyến cũng giúp xác định việc cần khảo sát tiếp theo.

19. Kết luận

Hệ tăng áp phù hợp cho chung cư mini và nhà trọ nhiều phòng phải được chọn từ nhu cầu giờ cao điểm và điểm Q–H, đồng thời kiểm tra nguồn nước, đường ống, áp giữa các tầng và khả năng dự phòng. Cấu hình biến tần hoặc nhiều bơm có thể giúp thích ứng với tải thay đổi, nhưng hiệu quả phụ thuộc cả thiết kế và cài đặt.

Trước khi chốt model, hãy có bảng lưu lượng đồng thời, bài tính cột áp, dung tích hữu dụng và tiêu chí phục vụ khi có sự cố. Sau khi lắp, nghiệm thu bằng áp và lưu lượng tại các phòng thực tế. Đây là cơ sở để người thuê có nước ổn định và chủ nhà quản lý hệ thống rõ ràng.

Tài liệu tham khảo

Tham khảo nguyên lý và các yếu tố lựa chọn hệ nhiều bơm trong tài liệu Selecting a Multi-Pump Pressure Booster System của Wilo. Các ví dụ tính trong bài được xây dựng riêng để minh họa, không phải kết quả chọn model của hãng. Thông số cuối cùng cần đối chiếu catalog và hướng dẫn đúng phiên bản sản phẩm.
