Mô tả

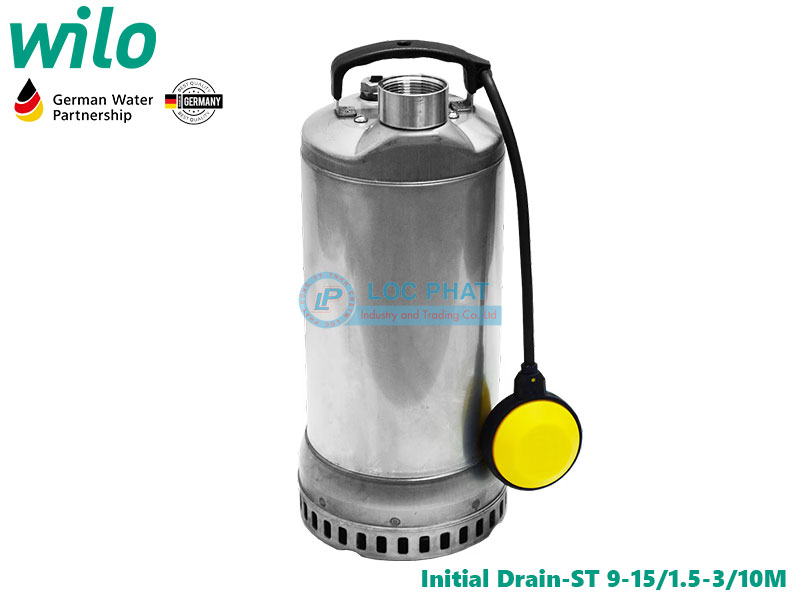

Bơm chìm nước thải Wilo Initial Drain-ST 9-15/1.5-3/10M là model công suất lớn nhất trong dòng Wilo-Initial Drain ST bằng inox, dùng điện 3 pha 380V, phù hợp cho các hố ga, hố móng, tầng hầm, phòng kỹ thuật… cần bơm nước thải sinh hoạt liên tục với cột áp tương đối cao. Bơm sử dụng cánh xoáy (vortex), thân – cánh – trục đều bằng inox, độ kín IP68, hoạt động ngập nước hoàn toàn ở chế độ S1 (liên tục) với cột áp danh nghĩa khoảng 15 m và lưu lượng danh nghĩa khoảng 9 m³/h.
Mô tả tổng quan bơm chìm nước thải Wilo Initial Drain-ST 9-15/1.5-3/10M
- Thương hiệu: Wilo – Đức
- Model: Initial DRAIN-ST 9-15/1.5-3/10M – mã hàng 5710025 trên catalogue Wilo.
- Công suất P₂: 1,5 kW, dùng điện 3~380 V, 50 Hz, khởi động trực tiếp (DOL).
- Kiểu bơm: Bơm chìm nước thải bằng inox, lắp đặt trong hố ướt (wet pit), có thể dùng cố định hoặc di động.
- Ứng dụng chính: Bơm nước thải sinh hoạt không chứa phân, nước xám (nước tắm giặt, rửa, nước mưa, nước tràn tầng hầm…).
Nhờ thiết kế inox 304 toàn bộ cụm thủy lực, cánh xoáy chống tắc và động cơ 3 pha 1,5 kW, Wilo Initial Drain-ST 9-15/1.5-3/10M là lựa chọn phù hợp cho nhà phố, biệt thự, hầm gửi xe, khu dịch vụ nhỏ, trạm bơm gom nước thải cục bộ trong các công trình dân dụng.
Ứng dụng điển hình
Bơm chìm nước thải Wilo Initial Drain-ST 9-15/1.5-3/10M được thiết kế cho khu vực dân dụng và công trình nhỏ – trung bình, nơi phát sinh chủ yếu nước xám và nước thải không có chất thải rắn dạng phân:
- Bơm thoát nước thải hố thu trong tầng hầm để xe, hầm kỹ thuật.
- Thoát nước mưa, nước đọng sân, giếng trời, sảnh thấp so với cốt đường.
- Bơm nước thải từ khu vệ sinh, khu rửa, bếp nhỏ (không có phân, không có lượng dầu mỡ quá lớn).
- Bơm hút nước thấm, nước ngập cục bộ trong hố móng công trình dân dụng.
- Dùng như bơm di động để chống ngập tạm thời khi mưa lớn, triều cường tại nhà phố, kho nhỏ.
Với lưu lượng danh nghĩa khoảng 9 m³/h và cột áp 15 m, model này phù hợp cho những hố thu có đường ống đẩy dài, cao độ xả cao hơn (bể gom trên, mương thoát công cộng…) hoặc có nhiều co, van làm tăng tổn thất áp.
Ưu điểm nổi bật của Wilo Initial Drain-ST 9-15/1.5-3/10M
Thân inox 304, bền trong môi trường nước thải nhẹ
- Toàn bộ thân bơm, cánh bơm, trục bơm đều sử dụng thép không gỉ (stainless steel), kết hợp gioăng NBR, giúp:
- Giảm nguy cơ ăn mòn so với bơm gang trong môi trường nước xám, nước mưa.
- Dễ vệ sinh, phù hợp không gian hầm kỹ thuật kín, nơi yêu cầu thiết bị gọn, sạch.
- Tăng tuổi thọ khi làm việc thường xuyên trong hố thu ẩm ướt.
Cánh xoáy (vortex) giảm tắc nghẽn, qua hạt rắn đến 8 mm
- Cụm thủy lực dùng cánh xoáy (vortex impeller) với đường kính lối qua 8 mm, thích hợp bơm nước thải có lẫn cặn nhỏ, tóc, vụn rác mịn trong sinh hoạt mà vẫn hạn chế kẹt cánh.
- Điều này giúp bơm làm việc ổn định trong các hố ga, hố thu gia đình, khu vệ sinh công cộng nhỏ, nơi chất thải thường là:
- Cặn mịn, cát nhỏ, bùn loãng.
- Tóc, xơ vải, giấy vụn… ở mức vừa phải.
Động cơ 3 pha 1,5 kW – vận hành liên tục S1
- Động cơ 3~380 V, 50 Hz, công suất P₂ = 1,5 kW, tốc độ 2850 vòng/phút, cấp cách điện F, cấp bảo vệ IP68, cho phép bơm ngập hoàn toàn, chạy liên tục ở chế độ S1.
- Max switching frequency 25 lần/giờ, phù hợp điều khiển bằng phao mức hoặc tủ điều khiển tự động.
- Lớp cách điện F và áp suất làm việc tối đa PN 10 bar tăng độ an toàn khi bơm làm việc lâu dài dưới nước.
Cáp mềm H07RN-F 10 m, dễ thi công
- Bơm được lắp sẵn cáp mềm H07RN-F dài 10 m, tiết diện 4G1,5 mm², phù hợp cho lắp đặt trong hố sâu, kéo cáp về tủ điều khiển đặt trên sàn hoặc trong phòng kỹ thuật lân cận.
- Phiên bản 3 pha không tích hợp phao cơ và không có bảo vệ nhiệt tích hợp, rất thích hợp để:
- Đấu vào tủ điện trung tâm với rơ-le nhiệt, bảo vệ mất pha, mất cân bằng pha.
- Kết hợp phao điện mức, cảm biến mức để điều khiển chạy/dừng bơm theo mực nước.
Kích thước gọn, trọng lượng vừa phải
- Trọng lượng tịnh khoảng 16 kg, thân bơm nhỏ gọn, dễ di chuyển khi cần dùng như bơm di động hoặc tháo lên bảo trì.
- Họng xả ren Rp 1½”, tương thích sẵn với nhiều loại ống thép mạ kẽm, ống nhựa PVC thông dụng trên thị trường.
Thông số kỹ thuật cơ bản Wilo Initial Drain-ST 9-15/1.5-3/10M
| Hạng mục | Giá trị / Mô tả |
|---|---|
| Model | Wilo Initial Drain-ST 9-15/1.5-3/10M |
| Mã hàng | 5710025 |
| Thương hiệu | Wilo |
| Kiểu bơm | Bơm chìm nước thải inox, lắp hố ướt, vận hành ngập nước |
| Lưu lượng danh nghĩa | Khoảng 9 m³/h |
| Cột áp danh nghĩa | Khoảng 15 m |
| Áp suất làm việc tối đa | PN 10 bar |
| Kiểu cánh | Cánh xoáy (vortex impeller) |
| Đường kính lối qua hạt rắn | 8 mm |
| Nhiệt độ chất lỏng | 0…+50 °C |
| Nhiệt độ môi trường | 0…+50 °C |
| Max. độ sâu ngâm | 7 m |
| Điện áp – số pha | 3~380 V, 50 Hz, dung sai ±10 % |
| Công suất P₂ | 1,5 kW |
| Dòng định mức | Khoảng 3,8 A |
| Tốc độ quay | ~2850 vòng/phút |
| Chế độ làm việc (ngập) | S1 – làm việc liên tục |
| Cấp cách điện | F |
| Cấp bảo vệ động cơ | IP68 |
| Vật liệu thân bơm | Inox (stainless steel, tương đương AISI 304) |
| Vật liệu cánh | Inox (stainless steel) |
| Vật liệu trục | Inox (stainless steel) |
| Gioăng / vật liệu làm kín | NBR (có buồng dầu, phớt cơ khí + phớt dầu theo mô tả series) |
| Vật liệu vỏ động cơ | Thép không gỉ 1.4301 / hợp kim CW617N |
| Kiểu kết nối xả | Ren trong Rp 1½” |
| Kết nối hút | Không – bơm chìm, hút qua lưới chắn đáy |
| Chiều dài cáp | 10 m |
| Loại cáp | H07RN-F, 4G1,5 mm² |
| Phao báo mức | Không (phiên bản 3 pha) |
| Bảo vệ nhiệt tích hợp | Không (cần bảo vệ bằng rơ-le nhiệt/tủ điện ngoài) |
| Khối lượng tịnh | ≈ 16 kg |
Gợi ý lựa chọn & lắp đặt cho kỹ sư, nhà thầu
Khi nào nên chọn model 9-15/1.5-3/10M?
- Bạn nên ưu tiên Wilo Initial Drain-ST 9-15/1.5-3/10M khi:
- Hố bơm nằm sâu, đường ống đẩy cao > 8–10 m và/hoặc có đường ống dài, nhiều co, tê, van làm tăng tổn thất áp.
- Nguồn điện hiện trường là 3 pha 380 V, cần bơm chạy ổn định, dòng khởi động không quá cao (khởi động trực tiếp DOL).
- Nước bơm chủ yếu là nước xám, nước sinh hoạt không chứa phân, nước mưa, nước thấm hố móng với kích thước cặn nhỏ ≤ 8 mm.
- Trong các trường hợp hố bơm nông hơn, đường ống ngắn, cột áp yêu cầu thấp, có thể cân nhắc dùng các model công suất nhỏ hơn trong cùng series như Initial Drain-ST 6-11/0.75-3/10M hoặc 9-12/1.1-3/10M để tối ưu chi phí và điện năng (các model cùng series, khác công suất và cột áp).
Lưu ý lắp đặt để bơm hoạt động bền
- Luôn đặt bơm trên đế phẳng hoặc chân đỡ, tránh hút cặn cứng trực tiếp từ đáy hố.
- Bố trí phao điện / cảm biến mức để chống chạy khan và chống ngập tràn hố bơm.
- Đấu bơm qua tủ điện có rơ-le bảo vệ quá tải, mất pha, mất cân bằng pha và sử dụng MCCB/MCB phù hợp với dòng định mức.
- Định kỳ vệ sinh lưới chắn đáy và buồng bơm, xả cặn hố thu để giảm nguy cơ kẹt, mài mòn.
- Kiểm tra lại chiều cao cột áp tổng, so với đường cong đặc tính bơm từ catalogue Wilo để đảm bảo bơm làm việc trong vùng hiệu suất tốt.
Kết luận
Bơm chìm nước thải Wilo Initial Drain-ST 9-15/1.5-3/10M là giải pháp phù hợp cho các hố thu nước thải, thoát nước mưa, tầng hầm, hố móng… cần công suất 1,5 kW, điện 3 pha, cột áp cao, vật liệu inox và vận hành liên tục.
Nhờ thiết kế inox 304, cánh xoáy chống tắc, động cơ 3 pha IP68 và cáp H07RN-F 10 m, model này giúp nhà thầu, chủ đầu tư yên tâm về độ bền, tính ổn định và khả năng làm việc trong điều kiện nước thải sinh hoạt khắc nghiệt, hỗ trợ kiểm soát ngập úng và bảo vệ kết cấu công trình hiệu quả.
