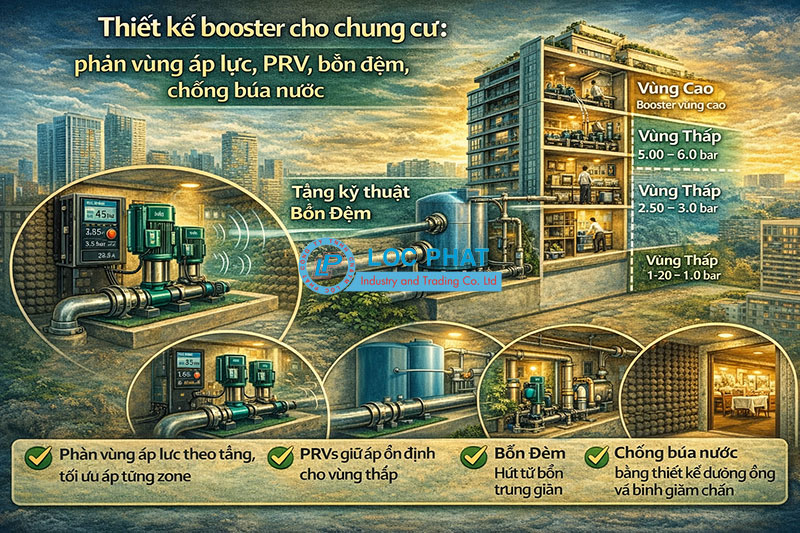

Thiết kế booster cho chung cư: phân vùng áp lực, PRV, bồn đệm, chống búa nước
Thiết kế hệ booster tăng áp cho chung cư luôn là “bài toán tổng hợp”: vừa phải đảm bảo áp lực đủ ở tầng cao nhất, vừa phải không quá áp ở tầng thấp, vừa vận hành êm, tiết kiệm điện, lại phải kiểm soát rủi ro búa nước, rò rỉ và downtime. Nếu chỉ chọn bơm theo cột áp “đủ lên nóc” rồi đẩy thẳng xuống toàn nhà, hệ sẽ nhanh chóng gặp vấn đề: vọt áp ở tầng dưới, rò rỉ tăng, van – phụ kiện “mệt”, tiếng ồn, và hóa đơn điện không hề dễ chịu.
Giải pháp đúng cho chung cư thường xoay quanh bốn trụ cột:
- Phân vùng áp lực (pressure zoning) để tối ưu áp theo khu vực
- PRV (Pressure Reducing Valve) hoặc các giải pháp điều áp phù hợp để bảo vệ tầng thấp
- Bồn đệm/bồn trung gian (break tank / buffer tank) để ổn định nguồn, giảm biến động và bảo vệ bơm
- Chống búa nước bằng thiết kế đường ống, điều khiển, bình tích áp/giảm chấn và lựa chọn van
Bài viết này đi theo hướng thực hành: cách chọn phương án phân vùng, cách đặt PRV, cấu trúc bồn đệm, nguyên tắc chọn setpoint và các công thức tính nhanh dạng dễ copy. Trong bài có lồng ghép ví dụ theo nhóm máy bơm nước tăng áp Wilo (bao gồm máy bơm nước tăng áp biến tần Wilo, cụm bơm nước tăng áp biến tần Wilo PBI-LD, máy bơm nước tăng áp tự động Wilo, máy bơm nước tăng áp điện tử Wilo) để bạn dễ hình dung khi triển khai thực tế cho chung cư.
1) Vì sao chung cư bắt buộc phải “phân vùng áp lực”?
Trong chung cư, chênh cao giữa tầng thấp và tầng cao rất lớn. Nếu bạn cấp một áp suất đủ để tầng cao nhất vẫn có áp tại vòi, thì áp tại tầng thấp sẽ dư rất nhiều. Áp dư dẫn đến:
- Rò rỉ tăng (khớp nối, vòi, phao bồn cầu, van…)
- Tiếng ồn đường ống tăng (dòng chảy tốc cao hơn ở nhánh gần)
- Thiết bị nhanh xuống cấp (van một chiều, PRV, phớt cơ khí, phụ kiện)
- Búa nước nặng hơn khi đóng/mở nhanh
- Tốn điện vì bơm chạy ở setpoint cao không cần thiết
Phân vùng áp lực giúp “chia nhỏ bài toán”: mỗi vùng chỉ cần áp vừa đủ cho độ cao của vùng đó + tổn thất đường ống, nhờ vậy setpoint thấp hơn, hệ êm hơn, tiết kiệm hơn.
2) Công thức nền tảng: từ chiều cao đến áp lực và setpoint (dễ copy)
2.1. Quy đổi chiều cao ↔ áp suất
1 bar ≈ 10 m cột nước
0.1 bar ≈ 1 m cột nước
2.2. Tổng cột áp yêu cầu (TDH) theo tư duy thiết kế booster
TDH = H_static + H_f + H_m + H_margin
Trong đó:
- H_static: cột áp tĩnh (chênh cao)
- H_f: tổn thất dọc đường
- H_m: tổn thất cục bộ
- H_margin: dự phòng hợp lý (không “đệm” quá dày)
2.3. Tổn thất dọc đường theo Darcy–Weisbach (dễ copy)
H_f = f * (L/D) * (v^2 / (2*g))
2.4. Tổn thất cục bộ theo ΣK (dễ copy)
H_m = ΣK * (v^2 / (2*g))
2.5. Vận tốc dòng chảy (dễ copy)
v = 4*Q / (pi*D^2)
Những công thức này giúp bạn “nhìn” được vì sao phân vùng áp lực và giảm tổn thất có thể làm booster vận hành nhẹ hơn thay vì cứ tăng công suất.
3) Các phương án phân vùng áp lực phổ biến cho chung cư
Tùy chiều cao, bố cục trục ống, và điều kiện vận hành, chung cư thường chọn một trong các hướng sau:
3.1. Phân vùng theo tầng (Low zone / High zone)
Ví dụ chung cư 20–30 tầng:
- Vùng thấp: tầng 1–10/12
- Vùng cao: tầng 11/13–20/30
Mỗi vùng có booster riêng hoặc booster chung nhưng cấp vào bồn trung gian/đường ống riêng.
Ưu điểm:
- Tối ưu setpoint từng vùng
- Giảm nhu cầu PRV hàng loạt ở tầng thấp
Nhược điểm:
- Tăng số hệ thiết bị, tăng hạng mục MEP
3.2. Phân vùng theo bồn trung gian (break tank ở tầng kỹ thuật)
Cấu hình điển hình:
- Bơm/bổ sung nước vào bồn trung gian (bồn đệm) đặt ở tầng kỹ thuật
- Booster vùng cao hút từ bồn trung gian để cấp cho tầng trên
Ưu điểm:
- Tách rời áp lực vùng thấp và vùng cao
- Ổn định nguồn hút cho booster vùng cao, giảm rủi ro cavitation
Nhược điểm:
- Cần diện tích và kết cấu cho bồn
- Quản lý vệ sinh bồn, chống tràn, chống cạn
3.3. Phân vùng bằng PRV trên trục đứng (giải pháp “điều áp” cho tầng thấp)
Một số công trình cấp một vùng áp cao rồi dùng PRV để giảm áp cho nhánh tầng thấp.
Ưu điểm:
- Ít booster hơn, ít hệ thống hơn
Nhược điểm:
- PRV làm việc nhiều, dễ gây tiếng ồn và cần bảo trì
- Áp dư vẫn tồn tại trên đoạn trước PRV, rủi ro búa nước
- Nếu PRV chọn sai/lắp sai, sự cố rất phiền
Thực tế, PRV thường dùng tốt nhất như giải pháp bổ trợ, chứ không phải “vũ khí duy nhất” cho chung cư cao tầng.
4) PRV trong chung cư: đặt ở đâu, chọn thế nào để không ồn và không “khó chịu”
4.1. PRV làm gì trong hệ booster?
PRV (Pressure Reducing Valve) có nhiệm vụ:
- Giữ áp đầu ra ổn định theo mức đặt
- Bảo vệ thiết bị và đường ống phía sau
- Giảm áp dư ở tầng thấp
4.2. Vị trí đặt PRV phổ biến
- Trên nhánh cấp cho vùng thấp (cấp vào trục của zone thấp)
- Trên nhánh cấp cho cụm thiết bị nhạy áp (khu thương mại tầng thấp, khu dịch vụ)
- Tại phòng kỹ thuật theo cụm để dễ bảo trì và giảm tiếng ồn lan ra khu căn hộ
Tránh đặt PRV sát khu căn hộ nếu có thể, vì PRV có thể phát tiếng “rít” khi chênh áp lớn và lưu lượng biến thiên nhanh.
4.3. Những nguyên tắc giúp PRV chạy êm
- Chênh áp qua PRV không nên “quá cực đoan” trong mọi thời điểm; nếu chênh áp quá lớn, cân nhắc chia zone thay vì ép PRV làm hết việc
- Có đoạn ống thẳng trước/sau PRV theo khuyến nghị để tránh xoáy, giảm ồn
- Chọn PRV đúng kích cỡ: PRV quá nhỏ sẽ rít và tổn thất lớn
- Bố trí van khóa, lọc trước PRV để bảo vệ seat khỏi cặn bẩn
- Nếu có điều kiện, dùng PRV chất lượng tốt và có khả năng ổn định khi lưu lượng thấp
5) Bồn đệm/bồn trung gian: khi nào cần và giúp gì cho booster?
Bồn đệm trong chung cư thường có 2 vai trò lớn:
5.1. Ổn định nguồn cấp, bảo vệ bơm khỏi thiếu nước đầu hút
Nguồn cấp từ đường phố có thể biến động theo giờ. Nếu booster hút trực tiếp từ nguồn biến động, rủi ro:
- Áp hút thấp → cavitation → ồn và rung
- Chạy khan khi mất nước → hỏng phớt cơ khí, downtime
Bồn đệm giúp booster luôn có “nguồn nước dự trữ” ổn định.
5.2. Tách vùng áp lực và tối ưu setpoint
Đặc biệt ở chung cư cao tầng, bồn trung gian ở tầng kỹ thuật giúp:
- Vùng thấp chạy setpoint thấp hơn
- Vùng cao hút từ bồn và chạy theo nhu cầu vùng cao
- Dễ quản lý từng zone độc lập
5.3. Yêu cầu thiết kế bồn đệm để tránh trở thành “điểm yếu”
- Có cảm biến mức (Low/Low-Low/High) và liên động
- Có đường xả tràn an toàn
- Có nắp, thông hơi, chống côn trùng và dễ vệ sinh
- Ống hút bơm đặt cách đáy để tránh hút cặn
- Nếu có bơm bù vào bồn, cần kiểm soát đóng/mở để tránh búa nước
6) Chống búa nước trong chung cư: làm đúng từ thiết kế sẽ tránh rất nhiều sự cố
Búa nước trong chung cư thường đến từ:
- Van đóng mở nhanh (thiết bị vệ sinh, van điện từ, hệ tưới, hệ dịch vụ)
- Booster đóng/cắt đột ngột
- Van một chiều đóng “đập”
- Áp dư quá cao ở tầng thấp
6.1. Các “lớp” chống búa nước hiệu quả
Lớp 1: Điều khiển mềm bằng biến tần
Nếu dùng máy bơm nước tăng áp biến tần Wilo, cài ramp hợp lý giúp giảm sốc áp đáng kể. Đây là lý do nhiều chung cư hiện ưu tiên booster biến tần cho các zone chính.
Ví dụ, lựa chọn theo quy mô có thể gặp:
- Bơm tăng áp biến tần Wilo PBI – L 403EA đầu inox 1.1 kW
- Bơm tăng áp biến tần Wilo PBI – L 405EA đầu inox 1.85 kW
- Và với yêu cầu dự phòng: cụm bơm nước tăng áp biến tần Wilo PBI-LD như Bơm đôi tăng áp biến tần Wilo PBI-LD 803EA đầu inox 1.85 kW x 2
Trong một số dự án, chỉ riêng việc chuyển từ đóng/cắt cơ bản sang biến tần đã làm hệ êm hơn rõ rệt và giảm sự cố “cộc cộc” đường ống.
Lớp 2: Bình tích áp/giảm chấn đặt đúng vị trí
Bình tích áp không chỉ dùng cho nhà dân. Trong chung cư, bình tích áp/giảm chấn giúp:
- hấp thụ xung áp cục bộ
- giảm dao động áp gần booster hoặc gần nhánh nhạy búa nước
Điểm quan trọng là đặt đúng chỗ:
- gần khu vực xảy ra đóng mở nhanh
- hoặc gần đầu trục ống của zone
Lớp 3: Van một chiều đóng êm và bố trí ống hợp lý
- Chọn van một chiều có đặc tính đóng êm, giảm “đập”
- Tránh co cút gấp ngay sau van gây xoáy mạnh
- Có đoạn ống thẳng để ổn định dòng
Lớp 4: Giảm áp dư bằng phân vùng và PRV
Áp càng cao, búa nước càng nặng. Phân vùng áp lực + PRV đúng chỗ giúp giảm năng lượng búa nước.
7) Chọn booster cho từng zone: một bơm, cụm đôi, hay điều khiển tích hợp?
7.1. Vùng thấp (Low zone)
Vùng thấp thường ưu tiên:
- setpoint vừa đủ, không quá cao
- giảm rò rỉ và bảo vệ thiết bị vệ sinh
Tùy quy mô, có thể dùng:
- Booster biến tần 1 bơm nếu tải vừa
- Hoặc cụm đôi để dự phòng nếu chung cư đông và yêu cầu độ tin cậy cao
7.2. Vùng cao (High zone)
Vùng cao yêu cầu cột áp lớn hơn, vận hành nhiều giờ hơn.
- Booster biến tần gần như là lựa chọn “đúng chất” để giữ áp ổn và giảm điện
- Cụm đôi biến tần giúp dự phòng, giảm downtime
Ở đây, cụm bơm nước tăng áp biến tần Wilo PBI-LD thường hợp với tư duy vận hành chung cư: khi tải thấp có thể chạy 1 bơm, khi tải cao chạy 2 bơm, luân phiên đều giờ chạy.
7.3. Khu tiện ích nhỏ, khu dịch vụ
Một số khu vực nhỏ như khu bếp dịch vụ, khu vệ sinh riêng, hoặc một nhánh nước nóng có thể dùng giải pháp gọn:
- máy bơm nước tăng áp điện tử Wilo như PB-201EA, PB-400EA, hoặc dòng chịu nhiệt như PB-401SEA, PB-250SEA
- Nếu cần giảm đóng/cắt và tăng êm, cân nhắc máy bơm nước tăng áp tự động Wilo dạng bình tích áp như Wilo PW 175EA 125 W
Nhắc nhẹ một lần: trong nhiều dự án, máy bơm nước Wilo được chọn vì dải sản phẩm rộng, dễ cấu hình theo từng khu vực và dễ đồng bộ vận hành.
8) Thiết kế đường ống và phòng bơm cho chung cư: những điểm “nhỏ” nhưng quyết định độ êm và độ bền
8.1. Tránh “cổ chai” ở đoạn hút và xả gần bơm
Nếu ống gần bơm nhỏ, vận tốc cao:
- tổn thất tăng
- ồn thủy lực tăng
- cavitation dễ xuất hiện khi nguồn không ổn
8.2. Không treo ống lên bơm, dùng giá đỡ và nối mềm đúng cách
Rung truyền lên sàn/tường sẽ biến thành tiếng ù. Với trạm chung cư đặt trong tầng hầm hoặc tầng kỹ thuật, đây là nguồn “ồn lan” phổ biến.
8.3. Bố trí điểm đo áp và điểm xả khí hợp lý
- Có đồng hồ áp/ cảm biến áp ở đầu zone để setpoint “đúng đại diện”
- Có xả khí tại điểm cao để tránh bẫy khí gây rung, ồn và ăn mòn
8.4. Tối ưu setpoint theo vùng và theo giờ
Setpoint không nên là một con số cố định cả ngày. Vào giờ thấp điểm, setpoint giảm nhẹ giúp:
- giảm rò rỉ nền
- giảm búa nước
- giảm điện năng
Đây là điểm mạnh của hệ biến tần và là lý do nhiều dự án sử dụng máy bơm nước tăng áp biến tần Wilo cho các zone chính.
9) Checklist nhanh khi thiết kế booster cho chung cư (áp dụng thực chiến)
9.1. Bước 1: Chốt tiêu chuẩn áp tại thiết bị đầu cuối
- Tầng cao nhất cần áp tối thiểu bao nhiêu tại vòi?
- Có thiết bị nhạy áp nào không (máy giặt công nghiệp, vòi sen đặc biệt…)?
9.2. Bước 2: Xác định số zone và ranh giới zone
- Theo chiều cao, theo cụm căn hộ, theo tầng kỹ thuật
- Ưu tiên giảm chênh áp trong mỗi zone để PRV làm việc nhẹ
9.3. Bước 3: Chọn phương án PRV và vị trí đặt
- PRV theo zone, hạn chế đặt rải rác sát khu căn hộ
- Có lọc trước PRV và đủ đoạn ống thẳng
9.4. Bước 4: Quyết định bồn đệm/bồn trung gian
- Nguồn cấp có ổn không?
- Có yêu cầu tách zone rõ ràng không?
- Có diện tích và điều kiện vệ sinh bồn không?
9.5. Bước 5: Chống búa nước theo nhiều lớp
- Biến tần ramp mềm
- Bình giảm chấn đúng chỗ
- Van một chiều đóng êm
- Setpoint hợp lý, tránh áp dư
9.6. Bước 6: Chọn booster theo TCO và độ tin cậy
- Zone quan trọng: ưu tiên cụm đôi biến tần
- Zone nhỏ: có thể dùng bơm điện tử/bình tích áp
- Đồng bộ thương hiệu giúp vận hành dễ (nhiều dự án chọn máy bơm nước Wilo vì lý do này)
10) Một ví dụ tư duy cấu hình (mang tính định hướng)
Giả sử chung cư có:
- Tầng hầm + 20 tầng
- Có tầng kỹ thuật giữa
- Nhu cầu nước cao điểm tập trung sáng/chiều
Cách tiếp cận thường là:
- Zone thấp: booster biến tần setpoint vừa đủ, kết hợp PRV nếu cần bảo vệ nhánh rất thấp
- Zone cao: booster biến tần công suất phù hợp, ưu tiên cụm đôi để dự phòng
- Nếu nguồn cấp biến động: bồn đệm ở tầng hầm và/hoặc bồn trung gian ở tầng kỹ thuật
- Chống búa nước: bình giảm chấn ở đầu trục và gần nhánh nhạy, van một chiều đóng êm
Khi chọn thiết bị, bạn có thể gặp cấu hình như:
- Bơm tăng áp biến tần Wilo PBI – L 403EA đầu inox 1.1 kW cho zone vừa
- Hoặc Bơm đôi tăng áp biến tần Wilo PBI-LD 403EA đầu inox 1.1 kW x 2 cho zone cần dự phòng
- Các nhánh nhỏ dùng máy bơm nước tăng áp điện tử Wilo như PB-201EA hoặc dòng chịu nhiệt PB-401SEA nếu phục vụ nước nóng
Ở những dự án như vậy, cụm từ máy bơm nước Wilo thường được nhắc đến trong hồ sơ thiết bị vì tính đồng bộ hệ thống và dải lựa chọn đa dạng.
11) Những lỗi hay gặp khiến hệ booster chung cư “khó chịu” dù bơm đủ công suất
- Không phân vùng áp lực, đẩy áp cao xuống toàn nhà
- PRV đặt sai vị trí hoặc chọn sai cỡ → rít, rung, khó ổn định
- Thiếu bồn đệm khi nguồn cấp không ổn → cavitation, ồn và hỏng phớt
- Không chống búa nước → ống kêu cộc cộc, rò rỉ tăng dần
- Đường ống gần bơm “cổ chai”, nhiều co cút gấp → tổn thất lớn, ồn thủy lực
- Setpoint đặt dư và không tối ưu theo giờ → tốn điện, tăng rò rỉ
- Không có điểm đo/không theo dõi dữ liệu → khó khoanh vùng lỗi khi có sự cố
12) Kết luận: booster chung cư tốt là booster “đúng zone – đúng áp – chạy êm – ít sự cố”
Thiết kế booster cho chung cư không nên bắt đầu từ câu hỏi “bơm bao nhiêu kW”, mà nên bắt đầu từ câu hỏi:
- Chia zone thế nào để áp lực hợp lý?
- PRV đặt ở đâu để bảo vệ tầng thấp mà không gây ồn?
- Có cần bồn đệm/bồn trung gian để ổn định nguồn và tách zone?
- Làm sao chống búa nước ngay từ đầu để tránh rò rỉ và sự cố về sau?
Khi bạn làm tốt bốn trụ cột này, bạn sẽ thấy hệ vận hành êm hơn, ít khiếu nại hơn, tiết kiệm hơn và bền hơn. Trong nhiều cấu hình thực tế, lựa chọn máy bơm nước tăng áp biến tần Wilo cho zone chính và cụm bơm nước tăng áp biến tần Wilo PBI-LD cho zone cần dự phòng là hướng đi phù hợp để giảm dao động áp và giảm downtime; các nhánh nhỏ có thể dùng máy bơm nước tăng áp điện tử Wilo hoặc máy bơm nước tăng áp tự động Wilo tùy nhu cầu.
Và như một “mẹo” vận hành cuối cùng: sau khi hệ được thiết kế đúng, hãy đo áp ở điểm bất lợi giờ cao điểm rồi chốt setpoint vừa đủ. Chỉ một thay đổi nhỏ cũng có thể giảm búa nước, giảm rò rỉ và giảm điện năng đáng kể.
